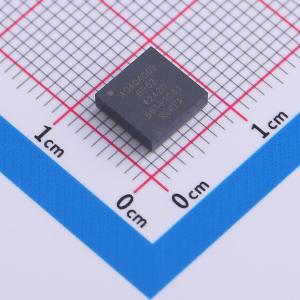

ADAQ4003BBCZ

ADAQ4003是一款精密数据采集（DAQ）信号链解决方案，它将元件选择、优化和布局等信号链设计难题从设计者转移到器件本身，从而缩短了精密测量系统的开发周期。 ADAQ4003采用系统级封装（SIP）技术，将多个常用的信号处理和调理模块集成到单个器件中，减少了终端系统的元件数量。这些模块包括一个高分辨率的18位、2 MSPS逐次逼近寄存器（SAR）模数转换器（ADC）、一个低噪声全差分ADC驱动放大器（FDA）和一个稳定的基准缓冲器。 ADAQ4003还采用iPassives技术，集成了具有出色匹配和漂移特性的关键无源元件，以最大程度减少与温度相关的误差源，并提供优化的性能。将这一信号链解决方案封装在一个小型的7 mm×7 mm、间距0.80 mm、49球CSP_BGA封装中，可实现紧凑的外形设计，同时不牺牲性能，并简化了终端系统的物料清单管理。这种程度的系统集成使ADAQ4003对印刷电路板（PCB）布局的敏感度大大降低，同时仍能灵活适应各种信号电平。 该器件的串行用户接口与串行外设接口（SPI）兼容，使用独立的VIO电源，可与1.8 V、2.5 V、3 V或5 V逻辑兼容。ADAQ4003的指定工作温度范围为-40°C至+125°C。

• 优化设计流程
• 具有可选输入范围的全差分ADC驱动器
• 5 V VREF时的输入范围：±10 V、±5 V或±2.5 V
• 集成必要的无源元件
• ±0.005% iPassives匹配电阻阵列
• 宽输入共模电压范围
• 高共模抑制比
• 单端到差分转换
• 提高信号链密度
• 小型7 mm×7 mm、间距0.80 mm、49球CSP_BGA封装
• 与分立解决方案相比，占位面积缩小4倍
• 带VCM生成功能的片上基准缓冲器
• 高性能
• 吞吐量：2 MSPS，无流水线延迟
• 保证18位无失码
• 积分非线性（INL）：典型值±3 ppm，保证值±8 ppm
• 信纳比（SINAD）：典型值99 dB（f = 0.454）
• 失调误差漂移：典型值0.7 ppm/°C（f = 0.454）
• 增益误差漂移：典型值±0.5 ppm/°C
• 低总功耗：2 MSPS时典型值51.6 mW
• 与SPI/QSPI/MICROWIRE/DSP兼容的串行接口
• 支持1.8 V、2.5 V、3 V或5 V的通用逻辑接口电源

• 自动测试设备
• 机器自动化
• 过程控制
• 医疗仪器
• 数字控制环路
