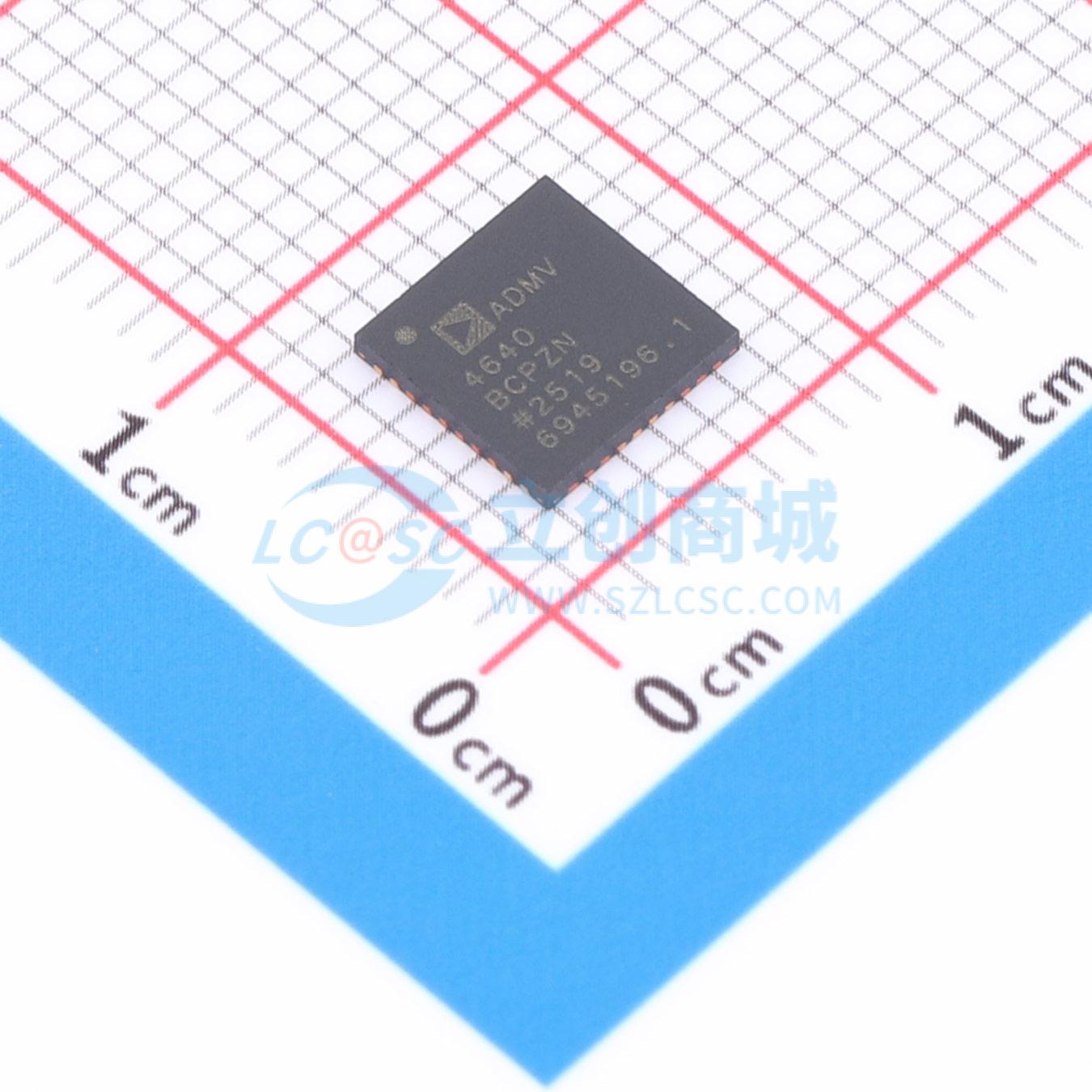

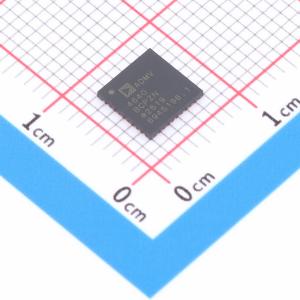

ADMV4640BCPZN-RL7

ADMV4640是一款微波下变频器，针对工作在10.7 GHz至12.7 GHz射频范围的各类卫星通信（SATCOM）用户终端进行了优化。 ADMV4640的本地振荡器（LO）信号通过片上整数N（INT）合成器内部生成。内部合成器使LO频率覆盖范围达到8.7 GHz至10.7 GHz。10.7 GHz至12.7 GHz的输入射频信号被下变频为1.4 GHz至2.2 GHz的输出中频（IF）信号。该芯片包含滤波器，用于抑制6.7 GHz至8.7 GHz的镜像频段。片上低噪声放大器在混频器前配备了一个6 dB步进衰减器，允许用户在较低噪声系数和较高线性度之间进行权衡。此外，芯片在IF输出端包含一个数字步进衰减器，可提供高达31 dB的增益控制范围，步进为1 dB，以补偿后续电缆损耗。 数字串行外设接口（SPI）便于对设备进行编程。除数字SPI控制外，一个模拟控制引脚（RX_MUTE）可快速关闭所有电路，使接收器进入待机模式以节省功耗。一个模拟通用输入输出（AGPIO）引脚既可用作输入，由片上模数转换器（ADC）读取，也可用作输出，输出与绝对温度成比例（PTAT）的内部模拟电压。此外，还有三个数字GPIO引脚，可通过SPI输出逻辑电平来控制外部设备。 ADMV4640下变频器采用紧凑的、热增强型的6mm×6mm、40引脚引线框架芯片级封装（LFCSP）。ADMV4640的工作外壳温度范围为 - 40℃至 + 85℃。

• 集成PLL的X/Ku波段到中频下变频器
• 射频输入频率范围：10.7 GHz至12.7 GHz
• 内部本振频率范围：8.7 GHz至10.7 GHz
• 噪声系数：5.2 dB（最小衰减，LNA低增益模式）
• 匹配的50 Ω单端射频输入和中频输出
• 片上温度传感器
• 片上ADC
• 接收器合成器锁定检测引脚
• 可通过4线SPI接口以20 MHz进行编程
• 接收器待机功能
• 40引脚、6 mm × 6 mm LFCSP封装

• 卫星通信用户终端
