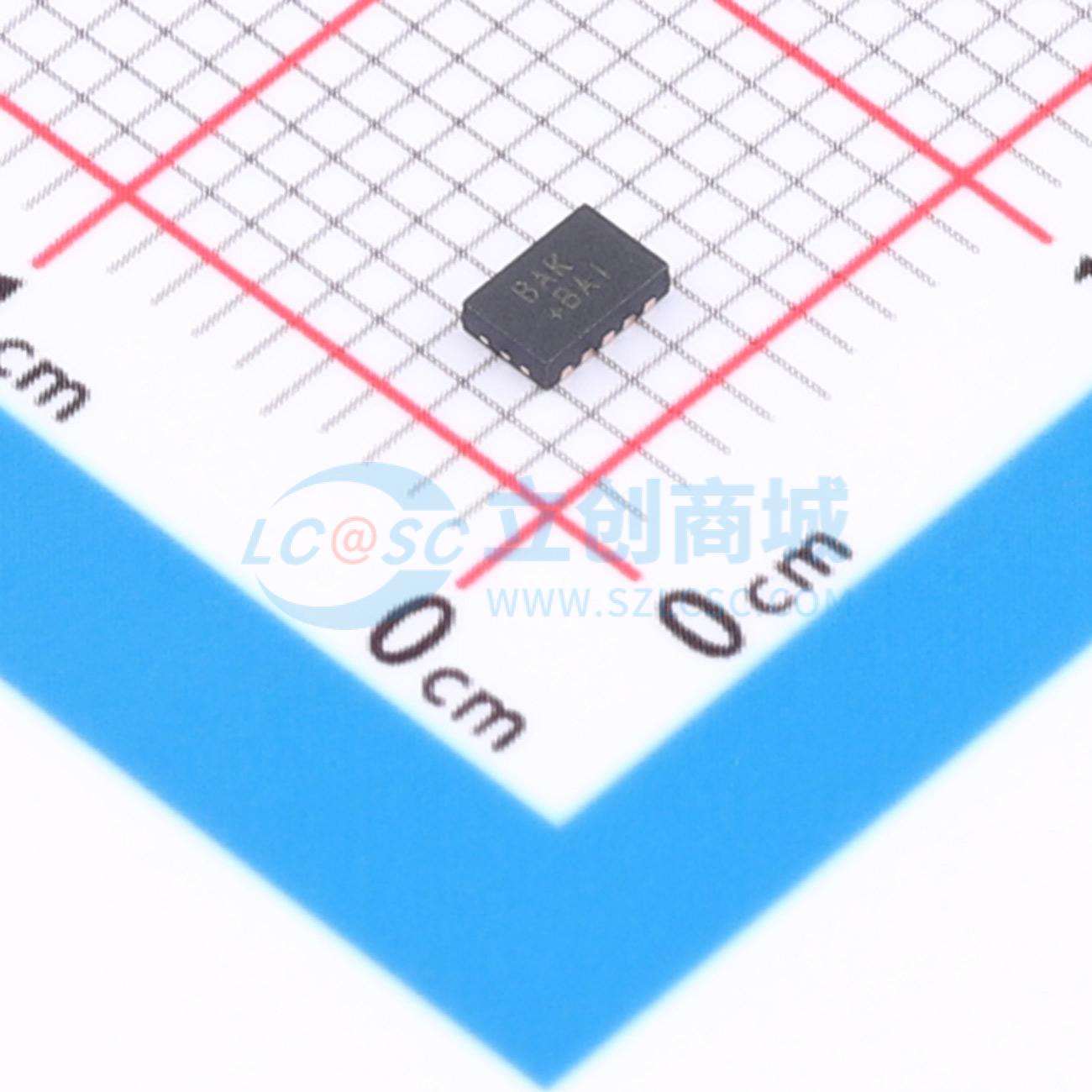

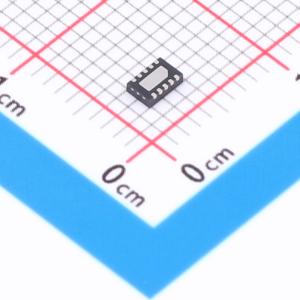

温馨提醒：图片仅供参考，商品以实物为准
MAX17532ATB+T
降压型 100mA 4V~42V
- 描述
- 高效、高压、集成MOSFET的同步降压DC-DC转换器，输入范围为4V至42V。该转换器可提供高达100mA的电流，输出电压范围为0.8V至0.9×VIN。在-40°C至+125°C温度范围内，反馈（FB）电压精度在±1.75%以内。该转换器采用峰值电流模式控制，可在脉冲宽度调制（PWM）或脉冲频率调制（PFM）模式下工作。该器件有10引脚(3mm×2mm) TDFN和10引脚(3mm×3mm) μMAX封装可供选择，还提供仿真模型。
- 商品型号
- MAX17532ATB+T
- 商品编号
- C7454634
- 商品封装
- TDFN-10(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~42V | |
| 输出电压 | 800mV~37.8V | |
| 输出电流 | 100mA | |
| 开关频率 | 2.2MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MAX17532是一款高效、高压、集成MOSFET的同步降压DC-DC转换器，输入电压范围为4V至42V。该转换器可提供高达100mA的电流，输出电压范围为0.8V至0.9xVIN。在-40℃至+125℃的温度范围内，反馈（FB）电压精度在±1.75%以内。 MAX17532采用峰值电流模式控制，可在脉冲宽度调制（PWM）或脉冲频率调制（PFM）模式下工作。 该器件提供10引脚（3mmx2mm）TDFN和10引脚（3mmx3mm）μMAX封装。提供仿真模型。
商品特性
- 减少外部元件数量和总成本
- 无需肖特基二极管——同步整流
- 针对任意输出电压的内部补偿
- 内置软启动功能
- 全陶瓷电容，布局紧凑
- 减少需库存的DC-DC稳压器数量
- 4V至42V宽输入电压范围
- 0.8V至0.9xVIN可调输出电压
- 100kHz至2.2MHz可调开关频率，支持外部同步
- 降低功耗
- 22μA静态电流
- 峰值效率>90%
- PFM模式可提高轻载效率
- 1.2μA关断电流
- 在恶劣环境下可靠工作
- 峰值电流限制保护
- 内置输出电压监控复位功能
- 可编程使能/欠压锁定（EN/UVLO）阈值
- 可在预偏置负载下实现单调启动
- 过温保护
- 工业级-40℃至+125℃宽环境工作温度范围 / -40℃至+150℃结温范围
应用领域
- 工业传感器和过程控制
- 高压LDO替代方案
- 电池供电设备
- 暖通空调和楼宇控制
