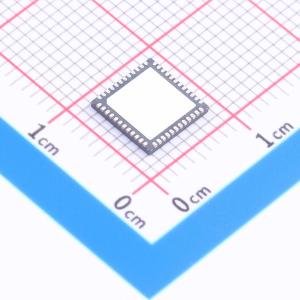

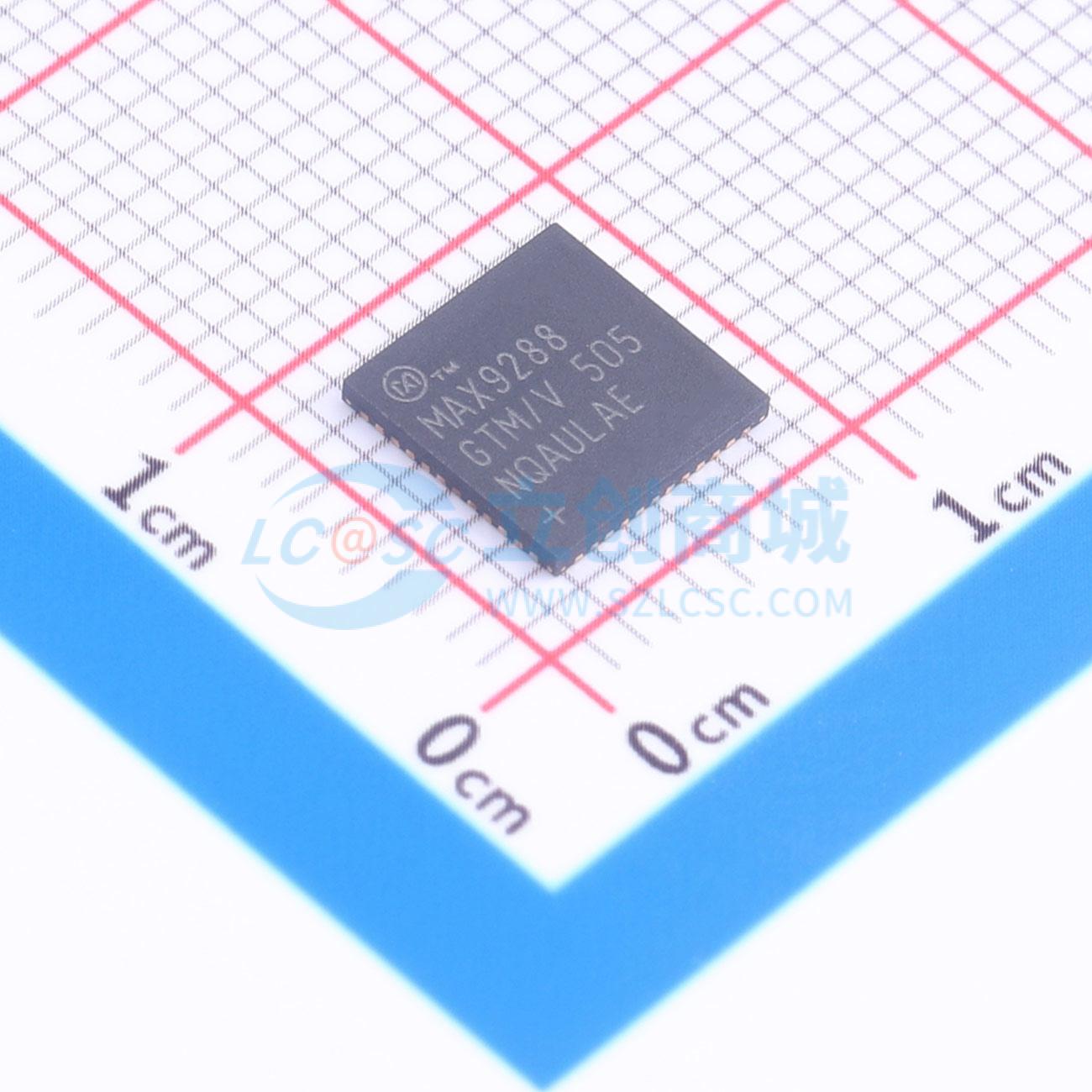

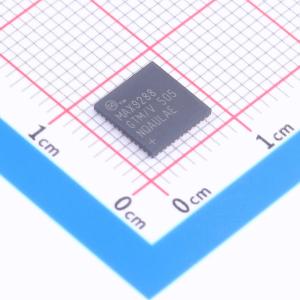

温馨提醒：图片仅供参考，商品以实物为准

MAX9288GTM/V+

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX9288/MAX9290千兆多媒体串行链路（GMSL）解串器通过50Ω同轴电缆或100Ω屏蔽双绞线（STP）电缆从GMSL串行器接收数据，并在CSI - 2输出端输出解串后的数据。MAX9290具备HDCP内容保护功能，其他方面与MAX9288相同。这些解串器可与任何具备同轴输出能力的GMSL串行器配对使用
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX9288GTM/V+
商品编号: C7454354
商品封装: TQFN-48(7x7)
包装方式: 托盘
商品毛重: 1.301415克(g)

商品参数

商品概述

MAX9288/MAX9290千兆多媒体串行链路（GMSL）解串器通过50Ω同轴电缆或100Ω屏蔽双绞线（STP）电缆从GMSL串行器接收数据，并在CSI - 2输出端输出解串后的数据。 MAX9290具备HDCP内容保护功能，其他方面与MAX9288相同。这些解串器可与任何具备同轴输出能力的GMSL串行器配对。当配置为STP输入时，它们可与任何GMSL串行器向后兼容。音频通道支持L - PCM I2S立体声，在TDM模式下最多支持8通道的L - PCM。支持32kHz至192kHz的采样率，采样深度最高可达32位。嵌入式控制通道在UART - to - UART和UART - to - I2C模式下的工作速率为9.6kbps至1Mbps，在I2C - to - I2C模式下最高可达1Mbps。通过控制通道，微控制器（μC）可随时对串行器、解串器和外设寄存器进行编程，不受视频时序的影响，并可管理HDCP操作（MAX9290）。器件包含两个GPIO端口，可用于显示器上电、背光开关等。在显示应用中，持续采样的GPI输入可支持触摸屏控制器的中断请求。为配合更长的电缆使用，解串器具备可编程电缆均衡器。串行输入符合ISO 10605和IEC 61000 - 4 - 2 ESD标准。GMSL电源电压为3.0V至3.6V，MIPI CSI - 2电源电压为1.7V至1.9V，I/O电源电压为1.7V至3.6V。这些器件采用无铅、48引脚、7mm x 7mm TQFN和SWTQFN封装，带有裸露焊盘，引脚间距为0.5mm。

商品特性

4通道CSI - 2输出，每通道最高1Gbps
可与低成本50Ω同轴电缆和FAKRA连接器或100Ω STP配合使用
104MHz高带宽模式支持1920x720p/60Hz、24位色显示
均衡功能允许全速运行时使用15m电缆
最高192kHz采样率和32位采样深度，适用于7.1声道高清音频
音频时钟可来自音频源或音频接收器
用于伽马校正的颜色查找表
用于HDMI/MHL的CNTL0 - CNTL3控制输出
多种数据速率，提高系统灵活性
最高3.12Gbps串行比特率
6.25MHz至104MHz像素时钟
在UART、混合UART/I2C或I2C模式下，控制通道速率为9.6kbps至1Mbps，具备时钟拉伸能力
可跟踪输入的扩频信号
高抗扰模式，实现最大控制通道噪声抑制
内置PRBS测试仪，用于串行链路的误码率测试
可编程选择8个默认设备地址
两个专用GPIO端口
专用“Up/Down” GPI，用于触摸屏中断等
支持从睡眠模式远程/本地唤醒
工作温度范围：-40℃至+105℃
±8kV接触和±12kV空气ISO 10605和IEC 61000 - 4 - 2 ESD保护

应用领域

高分辨率汽车导航
后排娱乐系统
百万像素摄像系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(260个/托盘，最小起订量 1 个)

个

起订量：1 个260个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	串行器/解串器
	类型	解串器
	数据速率	3.12Gbps
	时钟频率(fc)	104MHz

	属性	参数值
	工作电压	1.7V~1.9V
	工作温度	-40℃~+105℃
	输出	MIPI
	控制接口	UART；I2C
