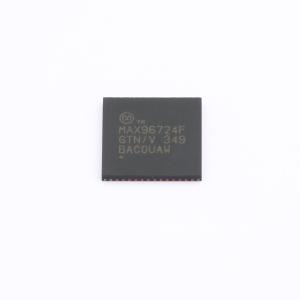

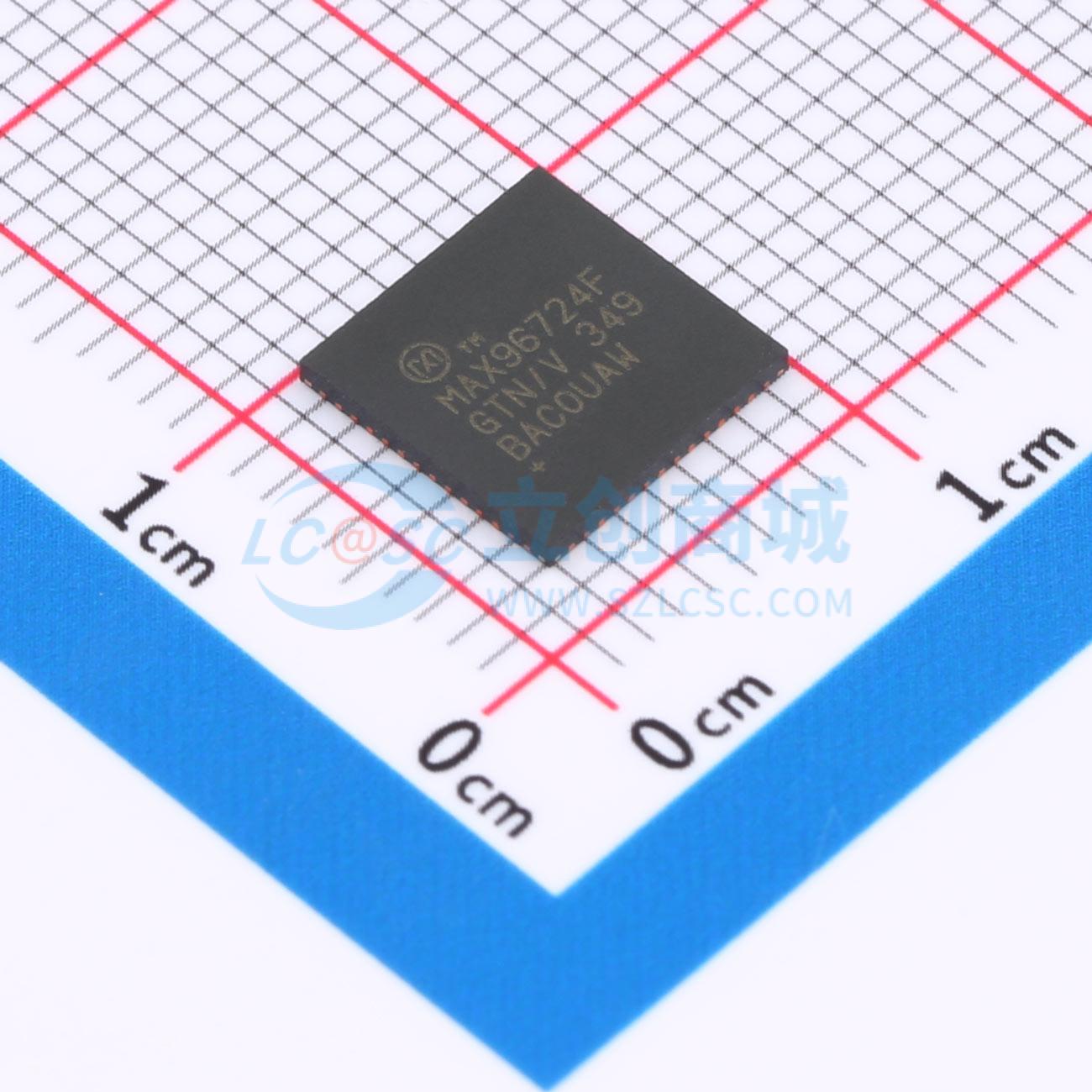

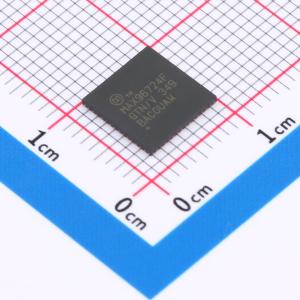

MAX96724FGTN/V+

四通道GMSL2/1至CSI-2解串器

描述: 该解串器将四个GMSL 2/1输入转换为1、2或4个MIPI D-PHY或C-PHY输出。该设备允许通过符合GMSL通道规范的50Ω同轴电缆或100Ω STP电缆进行同步双向传输。最多可使用行业标准的同轴电缆或STP互连支持四个远程传感器。每个GMSL2串行链路在正向以3Gbps或6Gbps的固定速率运行，在反向以187.5Mbps的速率运行。支持视频数据的聚合和复制功能，使来自多个远程传感器的数据流可以组合并路由到一个或多个可用的CSI-2输出。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX96724FGTN/V+
商品编号: C7458192
商品封装: TQFN-56(8x8)
包装方式: 托盘
商品毛重: 0.13克(g)

商品参数

商品概述

MAX96724/F/R解串器可将四个GMSL2/1输入转换为1个、2个或4个MIPI D-PHY或C-PHY输出。该器件允许通过符合GMSL通道规范的50Ω同轴电缆或100Ω STP电缆进行同步双向传输。使用行业标准的同轴电缆或STP互连，最多可支持四个远程传感器。每个GMSL2串行链路在正向以3Gbps或6Gbps的固定速率运行，反向以187.5Mbps的速率运行。MAX96724/F/R支持视频数据的聚合和复制，可将多个远程传感器的数据流组合并路由到一个或多个可用的CSI - 2输出。

商品特性

在3.06Hz（6Gbps）时最大插入损耗为 - 21.0dB
在1.5GHz（3Gbps）时最大插入损耗为 - 19.5dB
自动适应通道条件变化
工作环境温度范围为 - 40℃至 + 105℃
四个可独立配置的GMSL输入
6/3Gbps GMSL2和3.12Gbps GMSL1链路速率
187.5Mbps/1Mbps（GMSL2/1）反向链路速率
支持混合GMSL2/1像素和隧道输入
2x4或4x2通道MIPI CSI - 2 v1.3输出
MIPI D - PHY v1.2，每通道速率为2.5Gbps
C - PHY v1.0，每通道速率为5.7Gbps
聚合和复制功能
D - PHY/C - PHY支持16/32个虚拟通道
自动将D - PHY（成像器）转换为C - PHY（SoC）
反向参考（RoR）时钟
支持双向反向通道
9个可配置的GPIO
2x120端口，最高速率达1Mbps
符合ASIL - B标准（MAX96724/F）
易用特性可减少物料清单并节省空间
小型8x8mm TQFN标准封装且引脚可侧焊
业界最小的同轴供电（PoC）

应用领域

高分辨率摄像系统
高级驾驶辅助系统（ADAS）

数据手册PDF

放大查看下载PDF

交货周期

订货49-51个工作日

购买数量

(260个/托盘，最小起订量 1040 个)

个

起订量：1040 个260个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	串行器/解串器
	类型	解串器
	数据速率	6Gbps
	时钟频率(fc)	-
	工作电压	1.7V~3.6V

	属性	参数值
	工作温度	-40℃~+105℃
	通道数	4
	输出	MIPI
	控制接口	I2C
