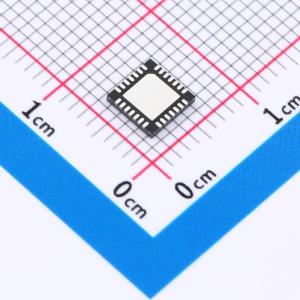

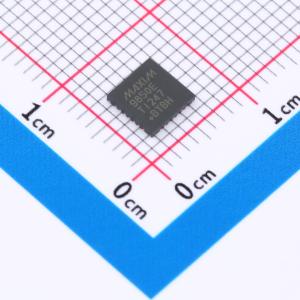

MAX9850ETI+T

立体声音频DAC带直驱耳机放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX9850是一款低功耗、高性能的立体声音频数模转换器（DAC），集成了DirectDrive耳机放大器。MAX9850旨在满足手机、MP3播放器和便携式DVD播放器等便携式设备对电路板空间和性能的要求。MAX9850采用美信（Maxim）的DirectDrive耳机技术，可通过单电源产生地偏置模拟音频输出，无需使用大型隔直电容，即可直接从放大器输出端驱动耳机。这一特性节省了电路板空间，增强了咔嗒/噗声抑制能力，并改善了低频（低音）响应。该架构无需将耳机插孔偏置到直流电压，因此可采用传统的接地底盘设计。MAX9850灵活的时钟电路可利用高达40MHz的任意可用系统时钟，无需外部锁相环（PLL）和多个晶体振荡器。该DAC在主模式和从模式下均支持8kHz至48kHz的宽采样率范围，是目前使用最简单、功能最全面的音频DAC。它还能像传统同步DAC一样，以任意整数过采样比工作。音频DAC通过灵活的三线接口接收输入数据，支持左对齐、右对齐音频数据或I2S兼容音频数据。提供立体声音频线路输入，可将模拟音频与数字输入流混合，或直接驱动耳机输出。耳机放大器的模式设置、音量控制以及耳机和线路输出的关断功能，均可通过两线、I2C兼容接口进行编程。MAX9850在-40℃至+85℃的扩展温度范围内完全达到规定指标，采用低外形、28引脚薄型QFN封装（5mm×5mm×0.8mm）。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX9850ETI+T
商品编号: C7454362
商品封装: TQFN-28(5x5)
包装方式: 编带
商品毛重: 4.47克(g)

商品参数

商品概述

MAX9850是一款低功耗、高性能的立体声音频数模转换器（DAC），集成了DirectDrive耳机放大器。MAX9850旨在满足手机、MP3播放器和便携式DVD播放器等便携式设备对电路板空间和性能的要求。 MAX9850采用美信（Maxim）的DirectDrive耳机技术，可通过单电源产生地偏置模拟音频输出，无需使用大型隔直电容，即可直接从放大器输出端驱动耳机。这一特性节省了电路板空间，增强了咔嗒/噗声抑制能力，并改善了低频（低音）响应。该架构无需将耳机插孔偏置到直流电压，因此可采用传统的接地底盘设计。 MAX9850灵活的时钟电路可利用高达40MHz的任意可用系统时钟，无需外部锁相环（PLL）和多个晶体振荡器。该DAC在主模式和从模式下均支持8kHz至48kHz的宽采样率范围，是目前使用最简单、功能最全面的音频DAC。它还能像传统同步DAC一样，以任意整数过采样比工作。音频DAC通过灵活的三线接口接收输入数据，支持左对齐、右对齐音频数据或I2S兼容音频数据。提供立体声音频线路输入，可将模拟音频与数字输入流混合，或直接驱动耳机输出。耳机放大器的模式设置、音量控制以及耳机和线路输出的关断功能，均可通过两线、I2C兼容接口进行编程。 MAX9850在-40℃至+85℃的扩展温度范围内完全达到规定指标，采用低外形、28引脚薄型QFN封装（5mm×5mm×0.8mm）。

商品特性

1.8V至3.6V单电源供电
1.8V电源下提供30mW立体声耳机输出功率
DirectDrive输出无需隔直电容
1kHz时电源抑制比（PSRR）为91dB
支持高达40MHz的任意主时钟
灵活的I2S兼容数字音频接口
I2C耳机音量和静音控制
立体声线路输入和输出
无咔嗒/噗声操作
两线（I2C）兼容控制接口
提供28引脚薄型QFN封装

应用领域

MP3/便携式多媒体播放器
手机/智能手机
便携式DVD播放器

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	音频功率放大器
	扬声器通道数	双声道
	输出功率	95mWx2@16Ω
	工作电压	1.8V~3.6V

	属性	参数值
	静态电流(Iq)	7.7mA
	工作温度	-40℃~+85℃
	信噪比	91dB
	电源纹波抑制比(PSRR)	91dB
