商品概述

Maxim的Rainier系列隔离电源设备能够实现更凉爽、更小且更简单的电源解决方案。MAX17693A/B是高效率无光耦集成nMOSFET反激转换器，采用固定频率峰值电流模式控制。该设备能够在次级侧整流器导通期间直接从初级侧反激波形感应隔离输出电压。无需次级侧误差放大器和光耦合器即可提供精确、隔离、稳压的输出电压，节省了传统反激转换器通常所需PCB空间的20%。

MAX17693A/B具有低RDS(ON)、76V、245mΩ集成nMOSFET初级开关，并设计用于在4.2V至60V宽输入电压范围内工作。设备的开关频率可编程，范围为100 kHz至350 kHz。EN/UVLO功能允许用户在所需的输入电压下精确地开启/关闭电源转换器。使用OVI引脚（仅限MAX17693A）可以实现输入过电压保护。软启动限制了启动时的浪涌电流。MAX17693A/B支持外部时钟同步，以避免系统中多个转换器在输入总线上产生低频“拍频”。这些设备还具有可编程频率抖动，用于低EMI、扩频操作。

MAX17693A/B允许对输出整流二极管正向电压降的变化进行温度补偿。MAX17693A内部补偿环路稳定性，而MAX17693B则提供了外部环路补偿的灵活性。MAX17693A/B具有强大的打嗝保护和热保护方案，并采用节省空间的12引脚、3mm x 3mm TDFN封装，工作温度范围为-40°C至+125°C。

应用领域

隔离电源供应
PLC 输入/输出模块
IGBT 栅极驱动电源
工业和电信应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	4.2V~60V
	输出电压	1.215V~40.8V
	开关频率	350kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反激式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调

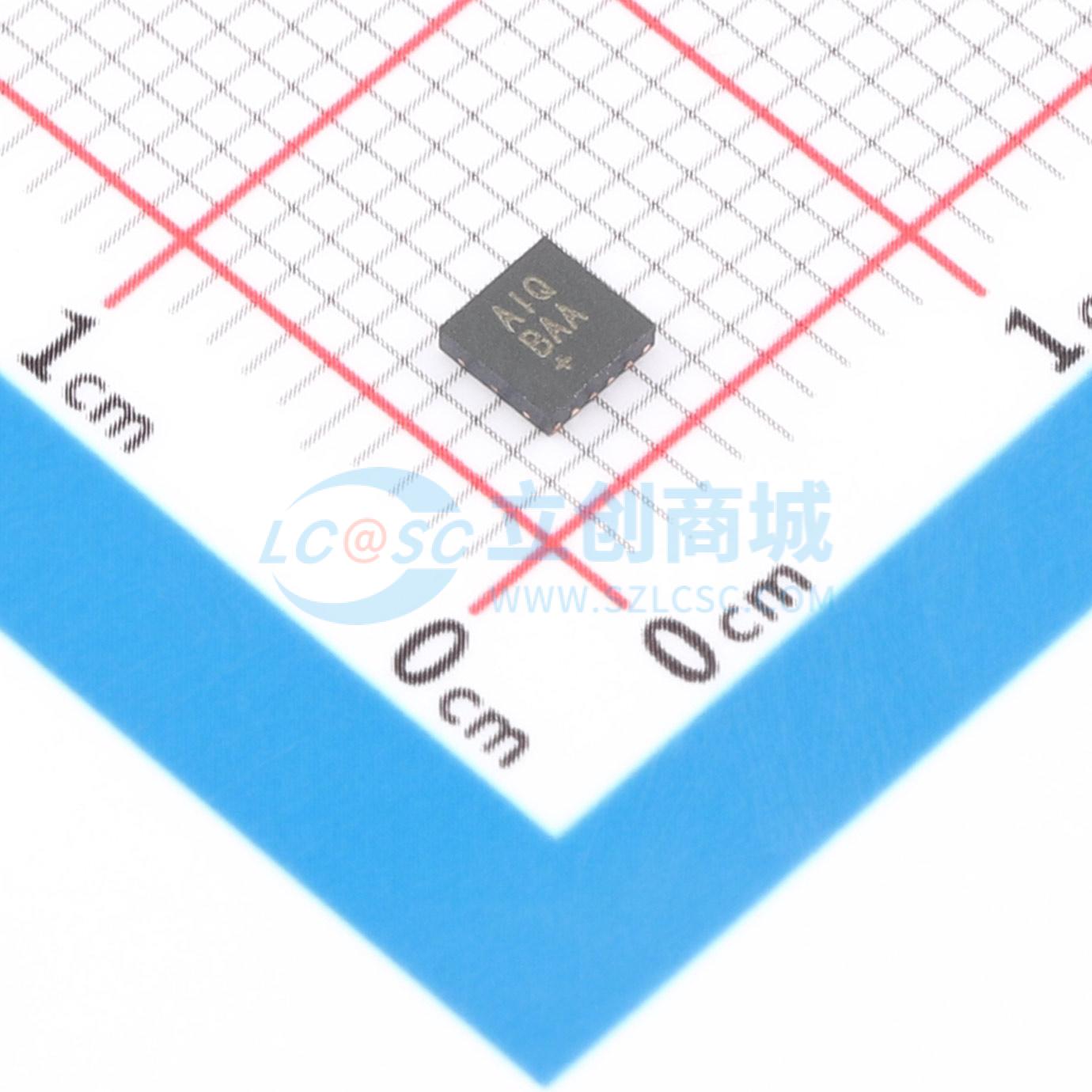

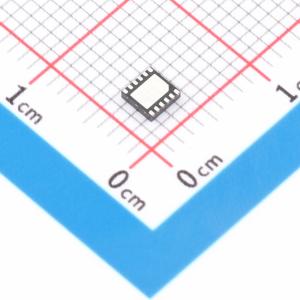

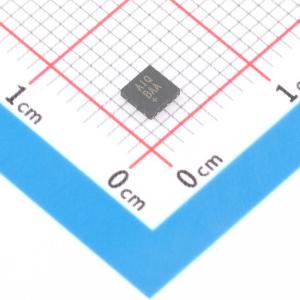

MAX17693BATC+
