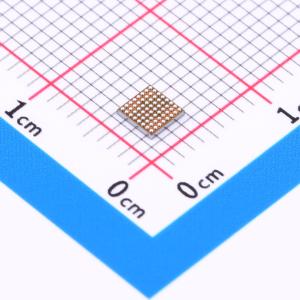

温馨提醒：图片仅供参考，商品以实物为准

MAX77812EWB+T

20A 用户可配置四相降压转换器

描述: MAX77812 是一款四相高效降压转换器，最大输出电流可达 20A。其启动/关断序列可编程，相位配置可由用户选择，非常适合为新一代处理器供电。MAX77812 具备高效率和小尺寸解决方案的特点，针对空间受限的单节电池供电应用进行了优化
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX77812EWB+T
商品编号: C7454323
商品封装: WLP-64(3.4x3.4)
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

MAX77812是一款四相高效降压转换器，最大输出电流可达20A。可编程的启动/关断序列和用户可选的相位配置，使MAX77812非常适合为新一代处理器供电。凭借高效率和小尺寸解决方案，MAX77812针对空间受限的单节电池供电应用进行了优化。 MAX77812采用自适应导通时间PWM控制方案，具备SKIP和低功耗SKIP模式，可提高轻载效率。可编程电流限制通过优化电感尺寸，减小了整体解决方案的占位面积。差分检测可提供高精度的输出电压，而增强型瞬态响应（ETR）可实现输出电压对负载瞬变的快速调整。可编程软启动/停止和斜坡上升/下降斜率可在稳压器在不同工作状态之间转换时控制浪涌电流。 3.4MHz高速I2C或30MHz SPI接口，以及专用逻辑输入，可为系统电源优化提供全面的可配置性和控制。 MAX77812采用3.408mm x 3.368mm、64凸点、0.4mm间距的晶圆级封装（WLP）。

商品特性

最大输出电流20A（每相5A）
输入电压范围：2.5V至5.5V
输出电压范围：0.250V至1.525V，步长5mV
差分检测下初始输出精度±0.5%
5种用户可选相位配置
峰值效率91%（VIN = 3.8V，VOUT = 1.1V）
自动（SKIP/PWM）和强制PWM模式
增强型负载瞬态响应
可编程斜坡上升/下降斜率
可编程启动/关断序列
欠压锁定、短路和热保护
2个用户可编程通用输入
3.4MHz高速I2C和30MHz SPI接口
3.408mm x 3.368mm、64凸点WLP封装

应用领域

CPU/GPU、FPGA和DSP电源
AR/VR头戴设备和游戏机
锂离子电池供电设备
空间受限的便携式电子设备

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(2000个/圆盘，最小起订量 50 个)

个

起订量：50 个2000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	250mV~1.525V
	输出电流	20A
	开关频率	1.6MHz~2.8MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	4
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
