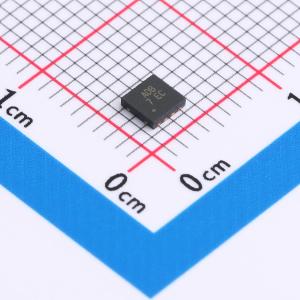

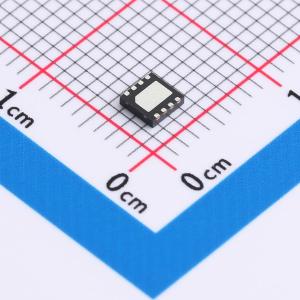

温馨提醒：图片仅供参考，商品以实物为准

MAX1935ETA+T

800mV~4.5V 500mA 5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX1935低压差线性稳压器的工作电源电压范围为2.25V至5.5V，可保证提供500mA负载电流，压差低至175mV。其输出电压精度高（±1.5%），可预设为内部微调电压，也可通过外部电阻分压器在0.8V至4.5V范围内进行调节。内部PMOS传输晶体管使电源电流低至210μA，使该器件非常适合用于便携式设备，如个人数字助理（PDA）、手机、无绳电话以及包括基站和扩展坞在内的其他设备
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX1935ETA+T
商品编号: C7454150
商品封装: DFN-8(3x3)
包装方式: 编带
商品毛重: 0.37克(g)

商品参数

商品概述

MAX1935低压差线性稳压器的供电电压范围为2.25V至5.5V，可保证提供500mA负载电流，压差低至175mV。高精度（±1.5%）输出电压可预设为内部微调电压，也可通过外部电阻分压器在0.8V至4.5V范围内进行调节。内部PMOS传输晶体管使电源电流低至210μA，使该器件非常适合用于便携式设备，如个人数字助理（PDA）、手机、无绳电话以及其他设备，包括基站和扩展坞。其他特性包括低电平有效、电源正常输出（用于指示输出是否超出稳压范围）、0.02μA关断模式、短路保护和热关断保护。MAX1935采用小巧的1.9W、8引脚3mm x 3mm薄型DFN封装。

商品特性

保证500mA输出电流
输出低至0.8V
500mA时压差低至175mV
输出电压精度±1.5%
预设为1.5V
可在0.8V至4.5V范围内调节
电源正常输出
接地电流低至210μA
关断电流0.02μA
热过载保护
输出电流限制
小巧的1.9W、8引脚3mm x 3mm薄型DFN封装

应用领域

笔记本电脑
手机和无绳电话
个人数字助理（PDA）
掌上电脑
基站
USB集线器
扩展坞

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	800mV~4.5V
	输出电流	500mA
	电源纹波抑制比(PSRR)	-
	压差	175mV@(500mA)

	属性	参数值
	静态电流(Iq)	210uA
	噪声	300uVrms
	特性	欠压锁定；过流保护；短路保护
	工作温度	-40℃~+85℃
	输出极性	正极
	输出通道数	1
