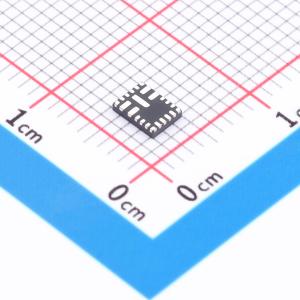

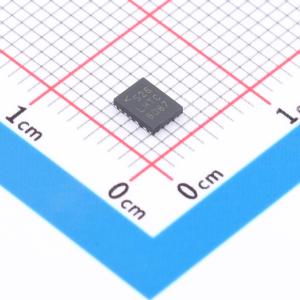

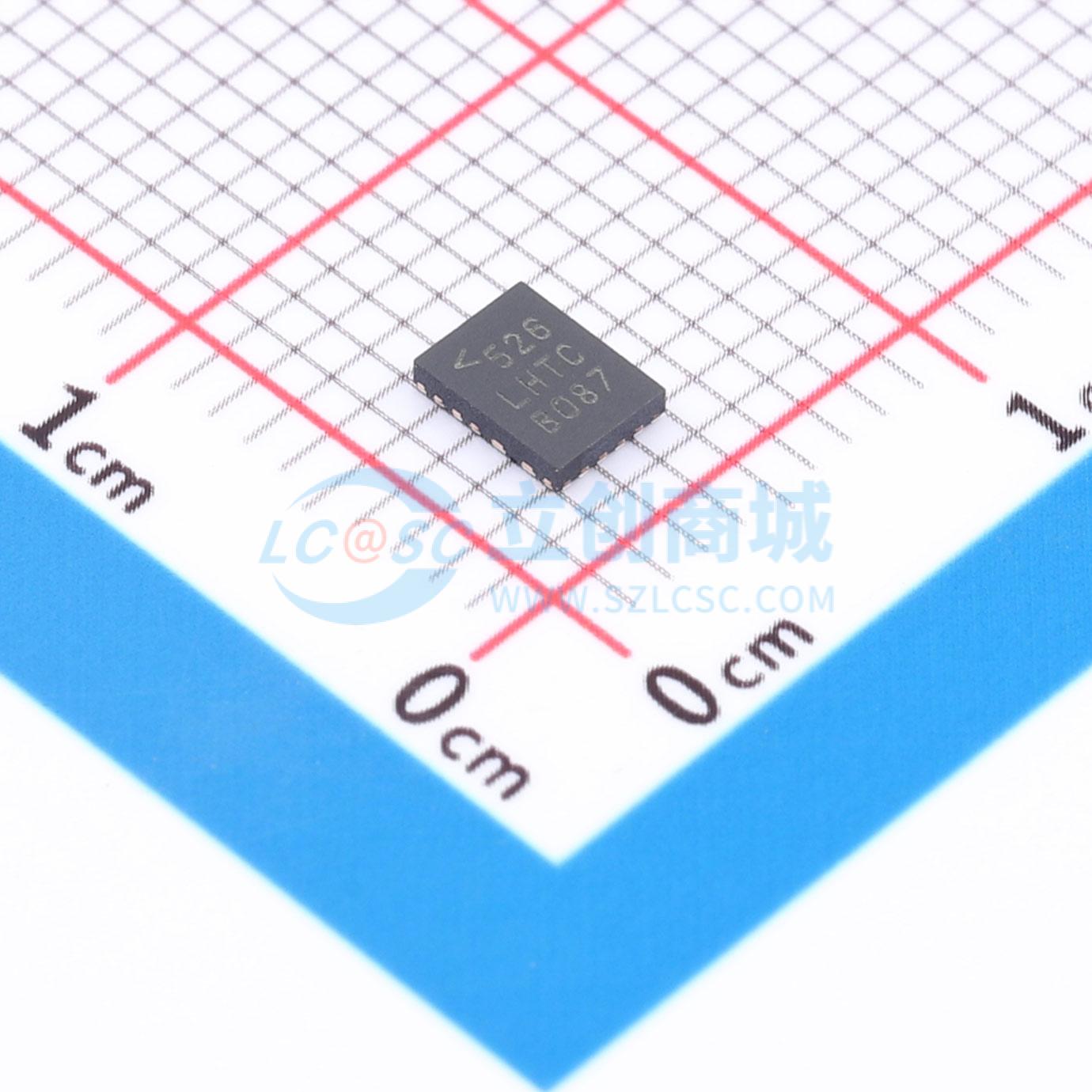

LT8641ARUDCM#PBF

65V 3.5A/5A峰值同步降压静音开关

描述: LT8641A 是一款65V输入、3.5A/5A峰值输出的同步降压静音开关,具有超低EMI发射、扩展频谱调制、高效率和低静态电流等特性。
品牌名称: ADI(亚德诺)
商品型号: LT8641ARUDCM#PBF
商品编号: C7453909
商品封装: QFN-20(3x4)
包装方式: 管装
商品毛重: 0.31475克(g)

商品参数

商品概述

LT8641A降压稳压器采用了Silent Switcher架构，旨在最大程度减少EMI辐射，同时在高达3MHz的频率下实现高效率。该器件采用3mmx4mm可侧焊QFN封装，其单片结构集成了功率开关并包含所有必要电路，使得解决方案的PCB占用面积最小。在输出完全稳压的情况下，超低的2.5μA静态电流可满足极小负载电流下对最高效率有要求的应用。在从零到满载电流的任何负载条件下，瞬态响应都非常出色，输出电压纹波低于10mVₚ₋ₚ。 LT8641A能够以35ns的快速最小顶部开关导通时间，在高频下实现高VIN到低Vₒᵤₜ的转换。即使电感饱和，在过载情况下也能安全运行。该器件具备实用且易于使用的基本特性：当输出处于稳压状态时，漏极开路PG引脚会发出信号。SYNC/MODE引脚可在Burst Mode、脉冲跳跃或扩频模式之间进行选择，还能与外部时钟同步。通过TR/SS引脚可实现软启动和跟踪功能。使用EN/UV引脚可设置精确的使能阈值，RT引脚的电阻可对开关频率进行编程。

商品特性

Silent Switcher架构
超低EMI辐射
扩频频率调制
高频下的高效率
1MHz、12V₁ₙ至5Vₒᵤₜ时效率高达95%
2MHz、12V₁ₙ至5Vₒᵤₜ时效率高达94%
宽输入电压范围：3V至65V
最大连续电流3.5A，峰值瞬态输出电流5A
超低静态电流Burst Mode工作模式
输出调节12V₁ₙ至3.3Vₒᵤₜ时Iₒ为2.5μA
输出纹波<10mVₚ₋ₚ
快速最小开关导通时间：35ns
适用于24V₁ₙ系统的真正2MHz工作模式
所有条件下的低压差：1A时为130mV
过载时可安全承受电感饱和
可调节和同步：200kHz至3MHz
输出软启动和跟踪
小型18引脚3mmx4mm可侧焊QFN，提高焊点可靠性
通过AEC-Q100汽车应用认证

应用领域

汽车和工业电源
通用降压应用

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(91个/管，最小起订量 1001 个)

个

起订量：1001 个91个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~65V
	输出电压	-
	输出电流	3.5A
	开关频率	200kHz~3MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.5uA
	开关管(内置/外置)	内置
	输出类型	可调
