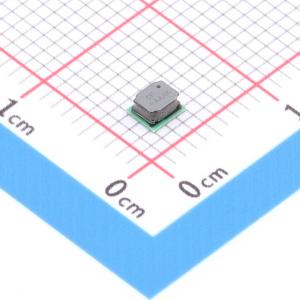

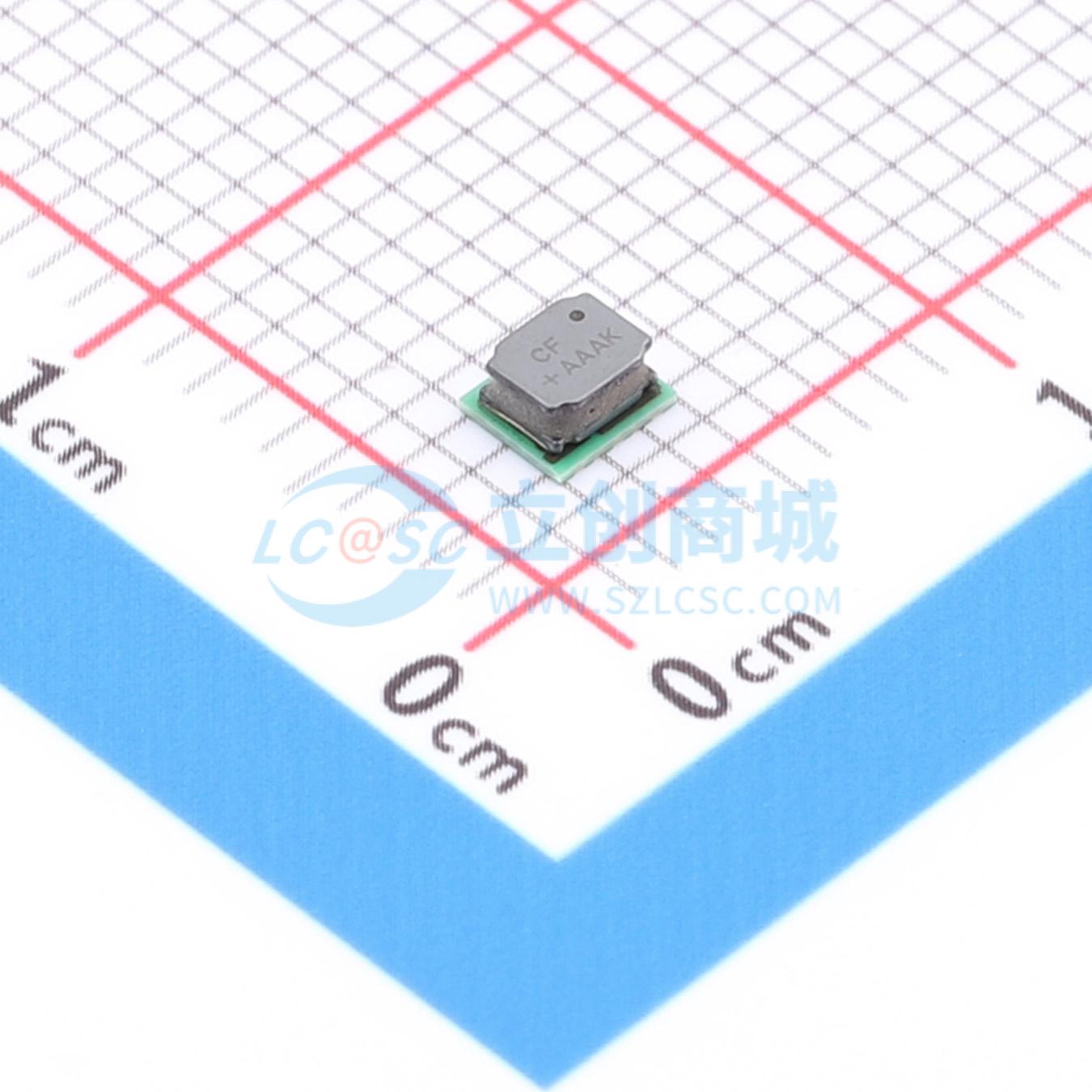

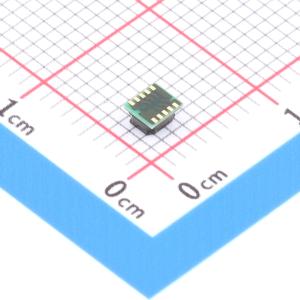

温馨提醒：图片仅供参考，商品以实物为准

MAXM15062AMB+

4.5V 至 60V，300mA 降压电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Himalaya系列的电压调节器IC和电源模块可实现更凉爽、更小、更简单的电源解决方案。该电源模块是一系列高效、同步降压DC-DC模块，集成了控制器、MOSFET、补偿组件和电感器，可在较宽的输入电压范围内工作。该模块的输入电压为4.5V至60V，输出电流高达300mA。MAXM15062和MAXM15063分别是固定3.3V和5V输出的模块
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAXM15062AMB+
商品编号: C7453228
商品封装: EMGA-10(2.6x3)
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

喜马拉雅系列电压调节器IC和电源模块可实现更凉爽、更小巧、更简单的电源解决方案。MAXM15062/MAXM15063/MAXM15064是一系列高效同步降压DC-DC模块，集成了控制器、MOSFET、补偿元件和电感器，可在宽输入电压范围内工作。这些模块的输入电压范围为4.5V至60V，输出电流最高可达300mA。MAXM15062和MAXM15063分别是固定3.3V和5V输出的模块。MAXM15064是输出可调（0.9V至5V）的模块。这些模块显著降低了设计复杂度和制造风险，提供了真正的即插即用电源解决方案，缩短了产品上市时间。 MAXM15062/3/4模块采用峰值电流模式控制架构。为降低输入浪涌电流，模块提供4.1ms的固定软启动时间。 MAXM15062/3/4模块采用低矮、紧凑的10引脚2.6mmx3mmx1.5mm uSLIC封装。

商品特性

易于使用
- 4.5V至60V宽输入电压范围
- 0.9V至5V可调输出电压
- 固定3.3V和5V输出（MAXM15062和MAXM15063）
- ±1.5%反馈精度
- 最高300mA输出电流
- 内部补偿
- 全陶瓷电容
高效率
- 可选PWM或PFM工作模式
- 关断电流低至2.2μA（典型值）
灵活设计
- 内部软启动和预偏置启动
- 漏极开路电源正常输出（RESET引脚）
- 可编程EN/UVLO阈值
可靠运行
- 打嗝式过流保护
- 过温保护
- -40℃至+125℃环境工作温度/-40℃至+150℃结温
坚固耐用
- 符合CISPR22（EN55022）B类传导和辐射发射标准
- 通过跌落、冲击和振动标准测试：JESD22 - B103、B104、B111

应用领域

工业传感器和编码器
4 - 20mA电流环供电传感器
LDO替代
暖通空调和楼宇控制
电池供电设备
通用负载点
USB Type - C供电负载

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4.5V~60V
	输出电压精度	±1.5%
	输出电压(Vout)	3.3V
	输出电流(最大值)	300mA

	属性	参数值
	静态电流	95uA
	开关频率	500kHz
	特性	过流保护；过热保护
	长度	2.6mm
	宽度	3mm
	高度	1.5mm
	工作温度	-40℃~+125℃
