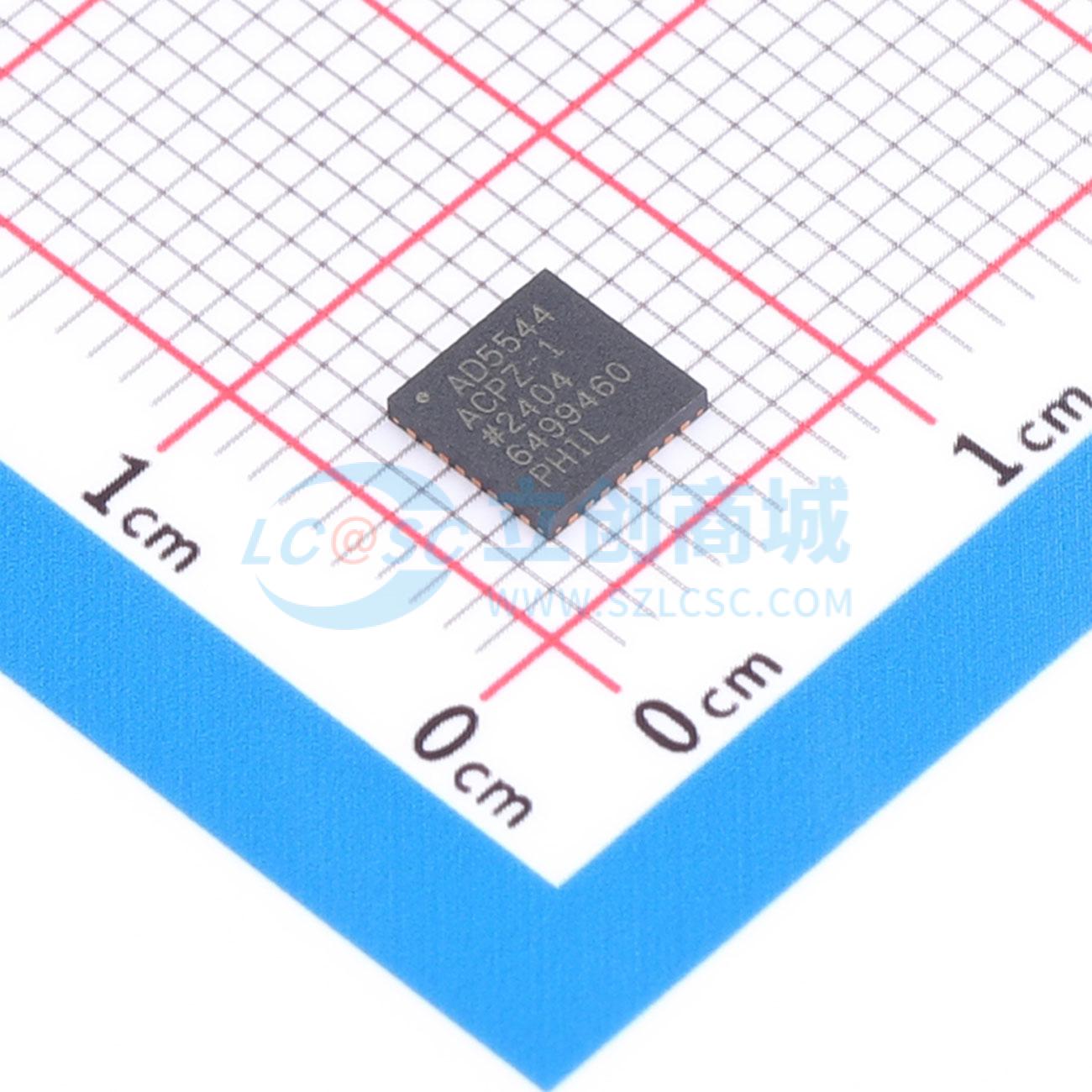

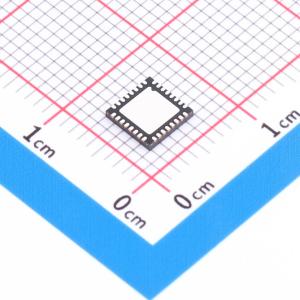

AD5544ACPZ-1-RL7

AD5544/AD5554 是四路、16/14 位、电流输出数模转换器 (DAC)，设计工作电源范围为 2.7 V 至 5.5 V。 施加的外部参考输入电压 (V_REF_X) 决定满量程输出电流。集成反馈电阻 (R_FB) 与外部 I-V 精密放大器配合使用时，可提供温度跟踪的满量程电压输出。 双缓冲串行数据接口提供高速、三线、与 SPI 和微控制器兼容的输入，使用串行数据输入 (SDI)、片选 (CS) 和时钟 (CLK) 信号。此外，串行数据输出引脚 (SDO) 允许在使用多个封装时进行菊花链连接。一个通用的、电平敏感的加载 DAC 选通 (LDAC) 输入允许从先前加载的输入寄存器同时更新所有 DAC 输出。此外，内部上电复位在系统启动时将输出电压强制为 0。MSB 引脚允许系统复位断言 (RS)，当 MSB = 0 时将所有寄存器强制为零码，当 MSB = 1 时将所有寄存器强制为半量程码。 AD5544 采用紧凑型 28 引脚 SSOP 和 32 引脚 LFCSP 封装。AD5554 采用紧凑型 28 引脚 SSOP 封装。

• AD5544：16 位分辨率，积分非线性 (INL) 为 ±η LSB（B 级）
• AD5554：14 位分辨率，积分非线性 (INL) 为 ±0.5 LSB（B 级）
• 满量程电流 2 mA ±20%，V_REF = ±10 V
• 建立时间 0.9 μs，至 ±0.1%
• 倍增带宽 12 MHz
• 半量程毛刺为 -1 nV·秒
• 半量程或零量程复位
• 4 个独立的四象限乘法参考输入
• 与 SPI 兼容的三线接口
• 双缓冲寄存器使能
• 多通道同时更改
• 内部上电复位
• 温度范围：-40℃ 至 +125℃
• 紧凑型 28 引脚 SSOP 和 32 引脚 LFCSP 封装

• 自动测试设备
• 仪器仪表
• 数字控制校准
