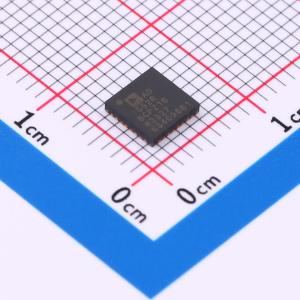

AD3552RBCPZ16-RL7
双通道，16位，33 MIPS，多跨度，多IO SPI DAC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是低漂移、双通道、超高速、16位精度的电流输出数模转换器（DAC），可配置多个电压量程范围。采用固定2.5V参考电压工作。每个DAC包含三个用于所需外部跨阻放大器（TIA）的漂移补偿反馈电阻，用于缩放输出电压。失调和增益缩放寄存器允许生成多个输出量程范围，如0V至2.5V、0V至5V、0V至10V、-5V至 + 5V和-10V至 + 10V，以及具有完整16位分辨率的自定义中间量程
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD3552RBCPZ16-RL7
- 商品编号
- C7453360
- 商品封装
- LFCSP-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 2 | |
| 接口类型 | SPI | |
| 工作电压 | 1.2V~1.8V | |
| 稳定时间 | 65ns | |
| 输出类型 | - | |
| 积分非线性 | 2LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 上电复位 | 内置 | |
| 采样率 | 22MHz；33MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 10ppm/℃ | |
| 数据速率 | 33MHz；22MHz | |
| 静态电流 | 22mA |
商品特性
- 16位分辨率
- 快速模式下33 MUPS速率
- 精度模式下22 MUPS速率
- 小信号50纳秒内稳定至0.1
- 大信号100纳秒内稳定至0.1
- 极小毛刺：<50 ps
- 极低延迟：5 ns
- THD：1 kHz时为−105 dB
- 高度可配置的输出电压范围和偏移
- 兼容1.2 V和1.8 V逻辑电平
- 单（经典）、双和四SPI模式
- 多个错误检测器，涵盖模拟和数字域
- 2.5 V内部电压基准，最大温度系数为10 ppm/℃
- 5 mm x 5 mm LFCSP封装
应用领域
- 仪器
- 硬件在环
- 过程控制设备
- 医疗设备
- 自动测试设备
- 数据采集系统
- 可编程电压源
- 光通信
