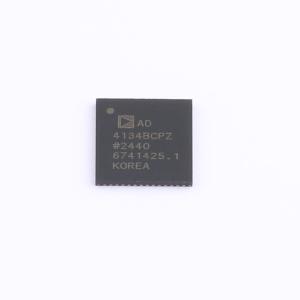

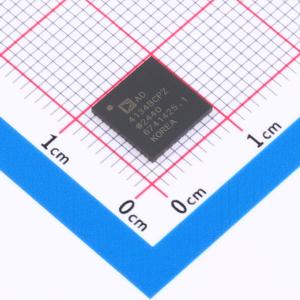

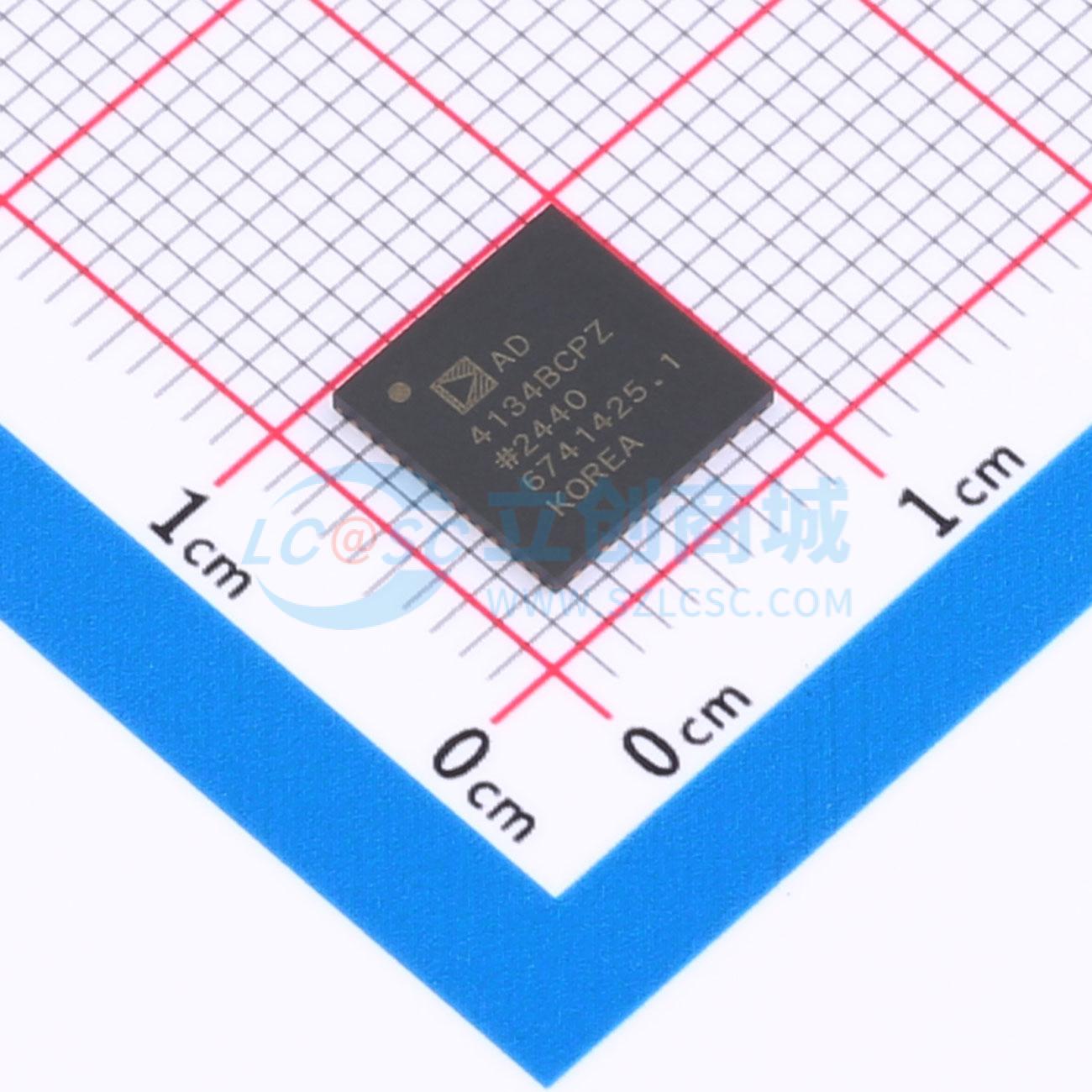

温馨提醒：图片仅供参考，商品以实物为准
AD4134BCPZ-RL7
24位、4通道同步采样1.5 MSPS精密无混叠ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD4134是一款四通道低噪声同步采样系统，高精度模数转换器(ADC)，提供功能性和性能以及易用性。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD4134BCPZ-RL7
- 商品编号
- C7453362
- 商品封装
- LFCSP-56-EP(8x8)
- 包装方式
- 编带
- 商品毛重
- 0.784克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 1.5MHz | |
| 通道数 | 4 | |
| 工作电压 | 4.5V~5.5V；1.65V~1.95V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 107dB | |
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 48MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 不支持 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 10Hz；1.496MHz | |
| 全量程范围(FSR) | 4.096V；5V |
商品概述
AD4134是一款四通道、低噪声、同步采样的精密模数转换器（ADC），具备出色的功能、性能，且易于使用。 基于连续时间Σ-Δ（CTSD）调制方案，AD4134省去了传统Σ-Δ调制器前所需的开关电容电路采样，从而降低了ADC输入驱动要求。CTSD架构还能从本质上抑制ADC混叠频段周围的信号，使器件具备固有的抗混叠能力，无需复杂的外部抗混叠滤波器。 AD4134有四个独立的并行转换器通道，每个通道都有一个CTSD调制器以及数字抽取和滤波路径。AD4134可对四个独立信号源进行同步采样，每个信号源支持的最大输入带宽为391.5 kHz，并能在这四个信号测量之间实现紧密的相位匹配。高度的通道集成以及简化的模拟前端要求，使AD4134能以小尺寸提供高密度多通道数据采集解决方案。 AD4134的信号链简化特性还可通过减少通常由模拟电路引入的噪声、误差、失配和失真来提高系统级性能。
商品特性
- 无混叠：固有抗混叠抑制，高性能模式下典型值为102.5 dB
- 出色的交流和直流性能
- 在输出数据速率（ODR）= 374 kSPS、采用FIR滤波器时，典型动态范围为108 dB
- 在ODR = 10 SPS、采用sinc3滤波器时，典型动态范围为137 dB
- 总谐波失真（THD）：输入1 kHz信号时，典型值为 -120 dB
- 失调误差漂移：典型值为0.9 μV/°C
- 增益漂移：典型值为2 ppm/°C
- 积分非线性（INL）：典型值为±2 ppm满量程范围（FSR）
- 动态范围增强：4:1和2:1平均模式
- A加权动态范围为126 dB
- 电阻式ADC和参考输入
- 易于同步：异步采样率转换器
- 单信号线实现多器件同步
- 可编程数据速率范围为0.01 kSPS至1496 kSPS，分辨率为0.01 SPS
- 可选择通过外部信号控制输出数据速率
- 线性相位数字滤波器选项
- 低纹波FIR滤波器：通带纹波为32 μdB，直流至161.942 kHz
- 低延迟sinc3滤波器和sinc6滤波器，直流至391.5 kHz
- 具备50 Hz/60 Hz抑制功能的sinc3滤波器
- 串扰：130.7 dBFS
- 支持菊花链连接
- 数据和SPI接口具备循环冗余校验（CRC）错误检查功能
- 两种电源模式：高性能模式和低功耗模式
- 电源电压：4.5 V至5.5 V以及1.65 V至1.95 V
- IOVDD电平为1.8 V
- 外部参考电压：4.096 V或5 V
- 48 MHz晶体或外部CMOS时钟
- 可通过SPI或引脚（独立模式）配置操作
- 工作温度范围：-40°C至 +105°C
- 采用8mm×8 mm、56引脚带裸露焊盘的LFCSP封装
应用领域
- 电气测试与测量
- 音频测试
- 三相电能质量分析
- 控制和硬件在环验证
- 声纳
- 预测性维护的状态监测
- 声学和材料科学研发
