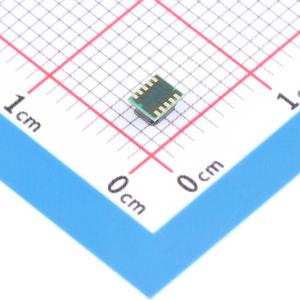

温馨提醒：图片仅供参考，商品以实物为准

MAXM15466AMB+T

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAXM15466AMB+T
商品编号: C7456263
商品封装: EMGA-10(2.6x3)
包装方式: 编带
商品毛重: 3.36克(g)

商品参数

	属性	参数值
	输出电流(最大值)	300mA
	静态电流	2.2uA
	开关频率	550kHz
	工作温度	-40℃~+125℃
	功能特性	欠压保护；过流保护；轻载高效模式；自动故障恢复；过热保护

商品概述

喜马拉雅系列电压调节器IC和电源模块可实现更凉爽、更小、更简单的电源解决方案。MAXM15465/MAXM15466/MAXM15467是一款高效率同步降压DC-DC电源模块家族，集成了控制器、MOSFET、补偿元件和电感，可在宽输入电压范围内工作。模块输入电压范围为4.5V至42V，可提供最高300mA输出电流。MAXM15465和MAXM15466分别为固定3.3V和5V输出模块，MAXM15467为输出可调（0.9V至6.3V）模块。该模块可大幅降低设计复杂度和生产风险，提供真正的即插即用电源解决方案，缩短产品上市时间。

MAXM15465/6/7模块采用峰值电流模式控制架构。为降低输入浪涌电流，模块提供固定3.75ms软启动时间。

MAXM15465/6/7模块提供低轮廓紧凑的10引脚2.6mm × 3mm × 1.5mm uSLIC™封装。

商品特性

易用
宽输入电压范围 4.5V 至 42V
输出电压可调范围 0.9V 至 6.3V (MAXM15467)
固定输出 3.3V (MAXM15465)、5V (MAXM15466)
反馈精度 ±1.5%
最高输出电流 300mA
内部补偿
支持全陶瓷电容方案
高效率
可选择PWM或PFM工作模式
关断电流最低为 2.2μA (典型值)
设计灵活
内置软启动和预偏置启动
开漏电源良好输出 (RESET引脚)
可编程 EN/UVLO 阈值
工作稳定可靠
打嗝模式过流保护
过热保护
环境工作温度范围 -40℃ 至 +125℃，结温范围 -40℃ 至 +150℃
坚固耐用
符合CISPR22(EN55022) B类传导和辐射发射标准
通过跌落、冲击和振动标准: JESD22-B103、B104、B111

应用领域

工业传感器和编码器
4-20mA电流环供电传感器
LDO替代
HVAC和楼宇控制
电池供电设备
通用负载点
USB Type-C 供电负载

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4.5V~42V
	输出电压(Vout)	5V
	输出电压精度	±1.5%
