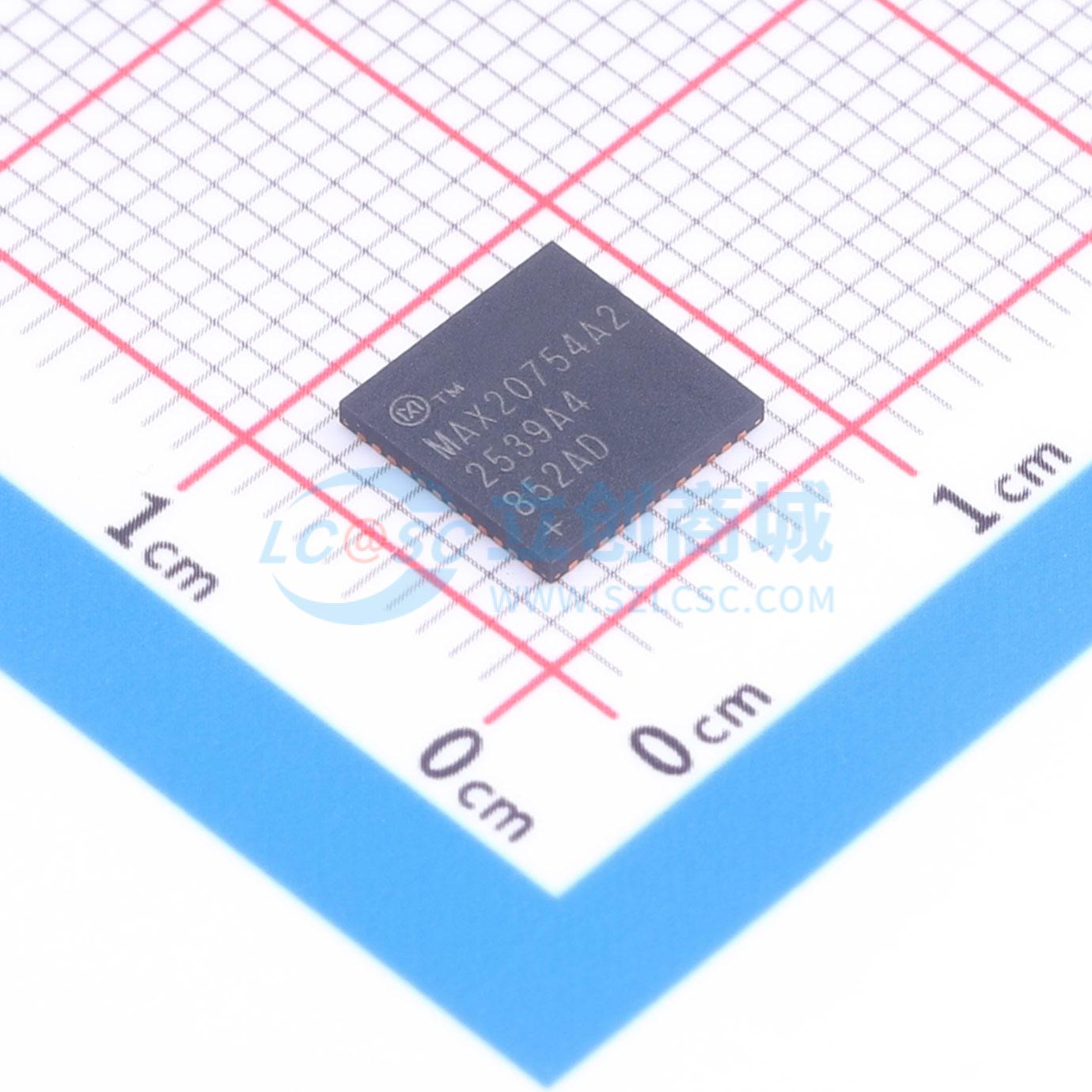

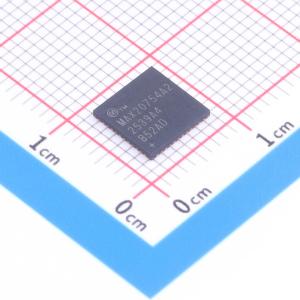

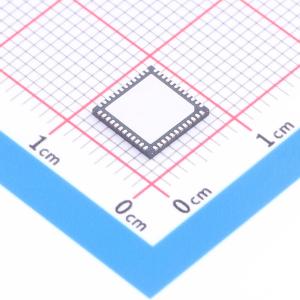

MAX20754ETMA2+

MAX20754是一款兼容PMBus的双输出、可配置多相电源控制器，适用于通信和网络应用。该控制器经过优化，可与美信的双动力总成集成功率级配合使用，支持广泛的输出电流和电压要求。该控制器可生成六个脉宽调制输出，即“相”。每个输出通道的相数可配置，以支持高电流要求以及一或两个输出电压。 这款高度通用的控制器还集成了一个开关稳压器，可为控制器和功率级器件供电。该控制器具备精确的负载电流报告、功率级温度监测、故障检测以及广泛的PMBus命令支持等特性。用户可将所需的PMBus参数保存到非易失性存储器中。 该控制器可与传统的分立电感器配合使用，也可与耦合电感拓扑结构配合使用。耦合电感可在不增加纹波电流的情况下降低有效电感值和尺寸，减少所需的输出电容，并改善瞬态响应。 与传统的脉宽调制（PWM）控制相比，MAX20754采用美信的先进调制方案（AMS）来改善瞬态响应并减少所需的输出电容。如果需要严格的固定频率PWM操作，可禁用AMS。

• 通用且灵活的控制器
• 最多可生成六个PWM信号
• 单电压或双电压输出，相分配灵活
• 0.5V至2.0V输出电压范围（MAX20754ETMA1+）
• 0.25V至2.0V输出电压范围（MAX20754ETMA2+）
• 4.5V至16V输入电压范围
• 300kHz至800kHz开关频率范围
• 整体解决方案尺寸小，功率密度高
• 支持耦合电感技术
• 先进调制方案改善瞬态响应
• 高环路带宽降低输出电容要求
• 48引脚（7mm×7mm）TQFN封装
• 相电流导向实现热平衡
• 高效集成内部开关稳压器为控制器和功率级供电
• 系统配置简单
• 四个外部电阻设置输出电压、总线地址、开关频率和电流限制
• 全面的PMBus配置、控制和遥测功能
• 与PMBus标准1.3版兼容
• 10kHz至1MHz总线速度
• PMBus命令设置存储在非易失性存储器中
• 精确的电流、电压和温度报告

• 通信、网络、服务器和存储设备
• ASIC、DSP和FPGA
• 微处理器芯片组
• DDR内存
