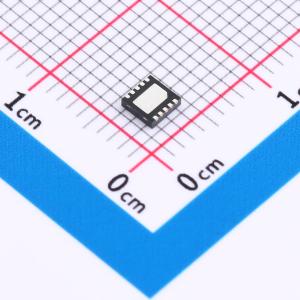

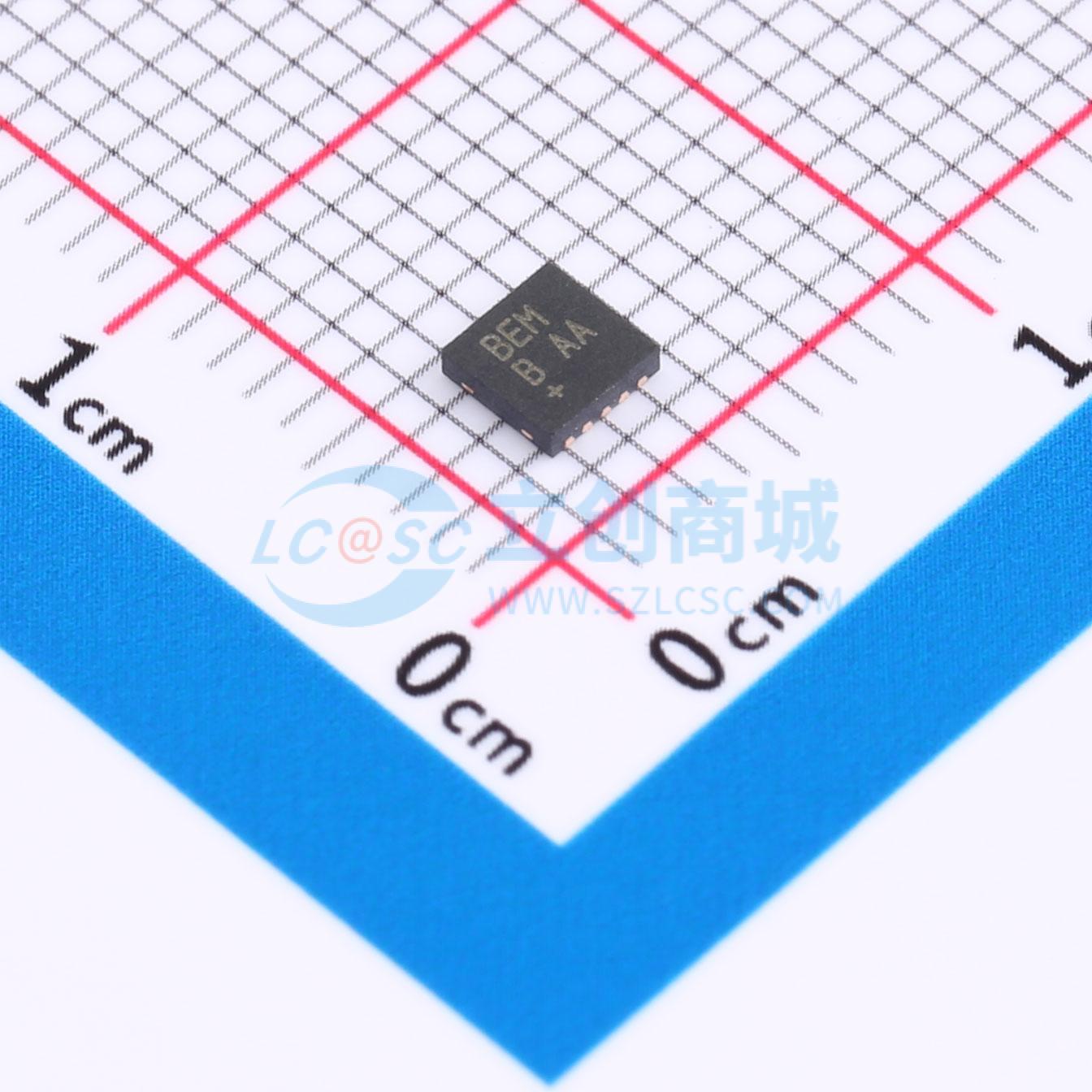

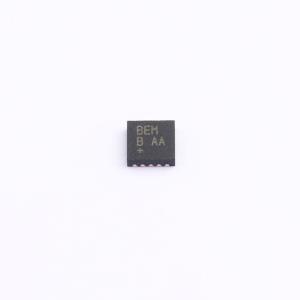

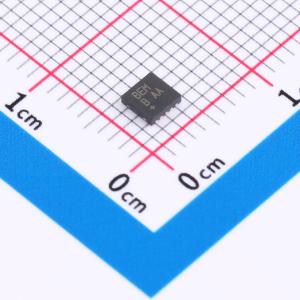

MAX22256AATB+

适用于隔离电源的紧凑型36V H桥变压器驱动器

描述: MAX22256/MAX22258是用于隔离式电源电路的集成初级侧控制器和H桥驱动器，其特点是具备精密片上振荡器、保护电路和内部MOSFET，可为变压器初级绕组提供高达650mARMS的电流。这些器件内置一个450kHz（典型值）的振荡器，也可由外部时钟驱动，以实现多个器件的同步并控制电磁干扰（EMI）。只要时钟周期恒定，内部触发器级就能保证固定的50%占空比，防止变压器中出现直流电流
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX22256AATB+
商品编号: C7452985
商品封装: TDFN-10(3x3)
包装方式: 托盘
商品毛重: 0.02克(g)

商品参数

商品概述

MAX22256/MAX22258是用于隔离式电源电路的集成初级侧控制器和H桥驱动器，具备精密片上振荡器、保护电路和内部MOSFET，可为变压器初级绕组提供高达650mARMS的电流。这些器件内置一个450kHz（典型值）的振荡器，也可由外部时钟驱动，以实现多个器件的同步并控制电磁干扰（EMI）。只要时钟周期恒定，内部触发器级就能保证固定的50%占空比，防止变压器中出现直流电流。MAX22256/MAX22258可在5V至36V的宽单电源电压范围内工作。

商品特性

5V至36V电源电压范围
高达91%的效率
为变压器提供超过15W的功率
欠压锁定
内部或外部时钟源
同步时钟输出（MAX22258）
可编程过流阈值
30ns至200ns可调死区时间（MAX22258）
故障检测与指示
高达1A的过流限制
过温保护
精密内部时钟源（±6%），防止因频率偏移导致变压器铁芯损耗过大
宽温度范围：-40℃至+125℃
小型3mm x 3mm 10引脚TDFN封装（MAX22256A/B/C），引脚间距0.5mm
小型4mm x 5mm 14引脚TSSOP封装（MAX22258），引脚间距0.65mm

应用领域

隔离式电机驱动栅极电源
隔离式+24V PLC现场电源

数据手册PDF

放大查看下载PDF

交货周期

订货15-17个工作日

购买数量

(624个/托盘，最小起订量 1248 个)

个

起订量：1248 个624个/托盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	全桥
	负载类型	MOSFET
	灌电流(IOL)	1.1A
	工作电压	5V~36V
	上升时间(tr)	3ns

	属性	参数值
	下降时间(tf)	3ns
	特性	欠压保护；过流保护；过热保护
	工作温度	-40℃~+125℃
	输入高电平(VIH)	2V
	输入低电平(VIL)	800mV
