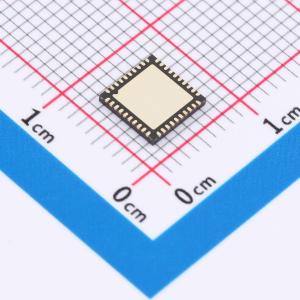

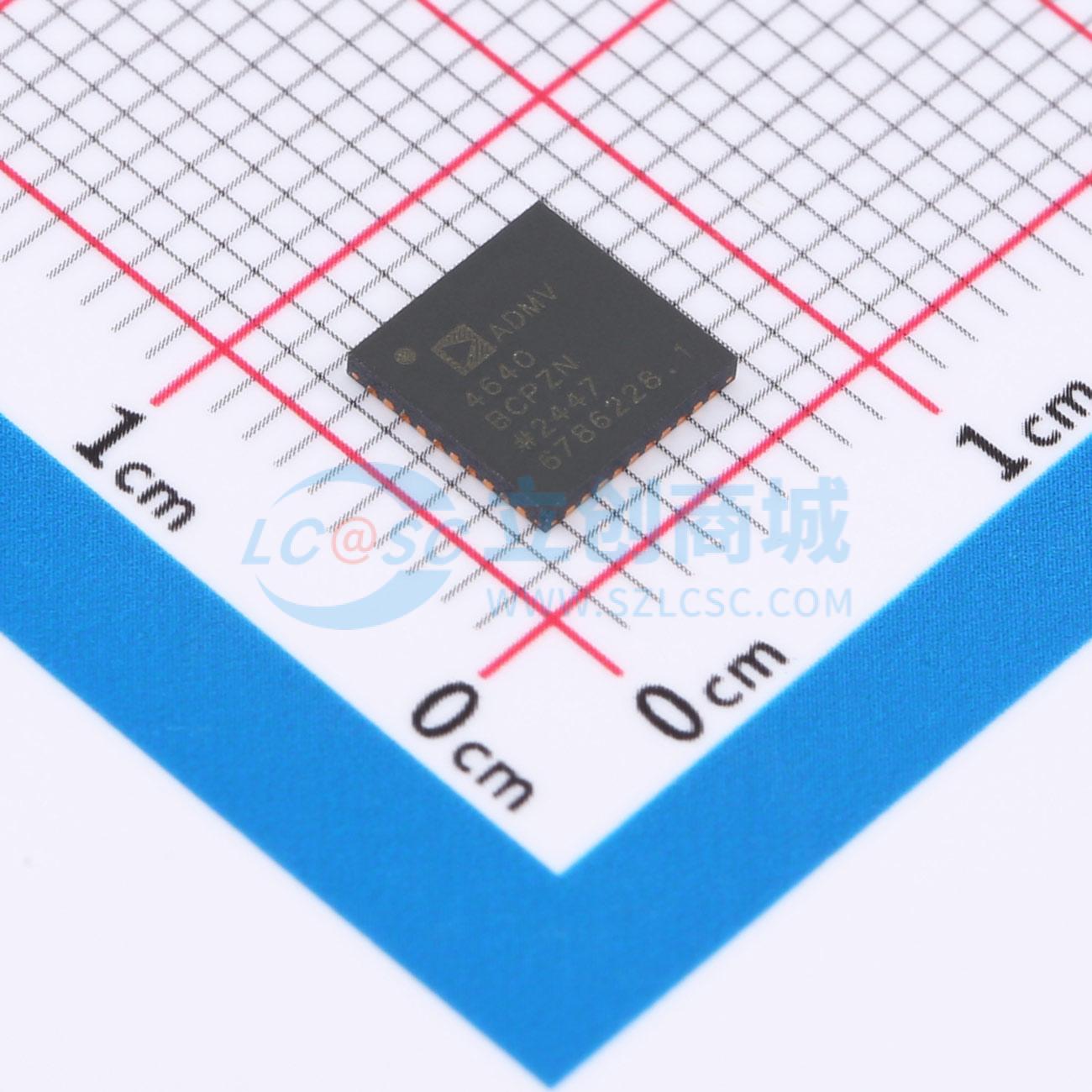

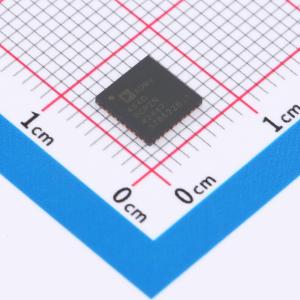

ADMV4640BCPZN实物图
  • ADMV4640BCPZN商品缩略图
  • ADMV4640BCPZN商品缩略图
  • ADMV4640BCPZN商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

ADMV4640BCPZN

集成小数N分频PLL和VCO的Ku频段下变频器

描述
是一款微波下变频器,针对工作在10.7 GHz至12.7 GHz射频范围内的各种卫星通信(SATCOM)用户终端进行了优化。本地振荡器(LO)信号通过片上整数N(INT)合成器内部生成,内部合成器使LO频率覆盖范围从8.7 GHz至10.7 GHz。输入的10.7 GHz至12.7 GHz射频信号被下变频为1.4 GHz至2.2 GHz的输出中频(IF),芯片包括滤波功能,以抑制6.7 GHz至8.7 GHz的镜像频段。片上低噪声放大器在混频器之前包括一个6 dB步进衰减器,允许用户在较低噪声系数和较高线性度之间进行权衡。此外,芯片在IF输出端包括一个数字步进衰减器,以1 dB步进提供高达31 dB的增益控制范围,以调整后续电缆损耗。数字串行外设接口(SPI)允许轻松对设备进行编程
品牌名称
ADI(亚德诺)
商品型号
ADMV4640BCPZN
商品编号
C7452441
商品封装
LFCSP-40(6x6)​
包装方式
编带
商品毛重
0.15克(g)

商品参数

属性参数值
商品目录RF其它IC和模块
功能降频器
频率10.7GHz~12.7GHz
属性参数值
工作电压3.15V~3.45V
工作温度-40℃~+85℃

商品概述

ADMV4640是一款微波下变频器,针对工作在10.7 GHz至12.7 GHz射频范围的各类卫星通信(SATCOM)用户终端进行了优化。 ADMV4640的本地振荡器(LO)信号通过片上整数N(INT)合成器内部生成。内部合成器使LO频率覆盖范围达到8.7 GHz至10.7 GHz。10.7 GHz至12.7 GHz的输入射频信号被下变频为1.4 GHz至2.2 GHz的输出中频(IF)信号。该芯片包含滤波器,用于抑制6.7 GHz至8.7 GHz的镜像频段。片上低噪声放大器在混频器前配备了一个6 dB步进衰减器,允许用户在较低噪声系数和较高线性度之间进行权衡。此外,芯片在IF输出端包含一个数字步进衰减器,可提供高达31 dB的增益控制范围,步进为1 dB,以补偿后续电缆损耗。 数字串行外设接口(SPI)便于对设备进行编程。除数字SPI控制外,一个模拟控制引脚(RX_MUTE)可快速关闭所有电路,使接收器进入待机模式以节省功耗。一个模拟通用输入输出(AGPIO)引脚既可用作输入,由片上模数转换器(ADC)读取,也可用作输出,输出与绝对温度成比例(PTAT)的内部模拟电压。此外,还有三个数字GPIO引脚,可通过SPI输出逻辑电平来控制外部设备。 ADMV4640下变频器采用紧凑的、热增强型的6mm×6mm、40引脚引线框架芯片级封装(LFCSP)。ADMV4640的工作外壳温度范围为 - 40℃至 + 85℃。

商品特性

  • 集成PLL的X/Ku波段到中频下变频器
  • 射频输入频率范围:10.7 GHz至12.7 GHz
  • 内部本振频率范围:8.7 GHz至10.7 GHz
  • 噪声系数:5.2 dB(最小衰减,LNA低增益模式)
  • 匹配的50 Ω单端射频输入和中频输出
  • 片上温度传感器
  • 片上ADC
  • 接收器合成器锁定检测引脚
  • 可通过4线SPI接口以20 MHz进行编程
  • 接收器待机功能
  • 40引脚、6 mm × 6 mm LFCSP封装

应用领域

  • 卫星通信用户终端
