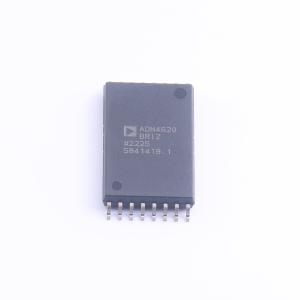

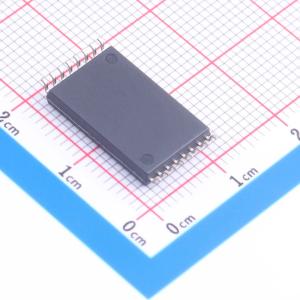

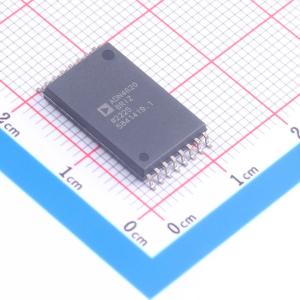

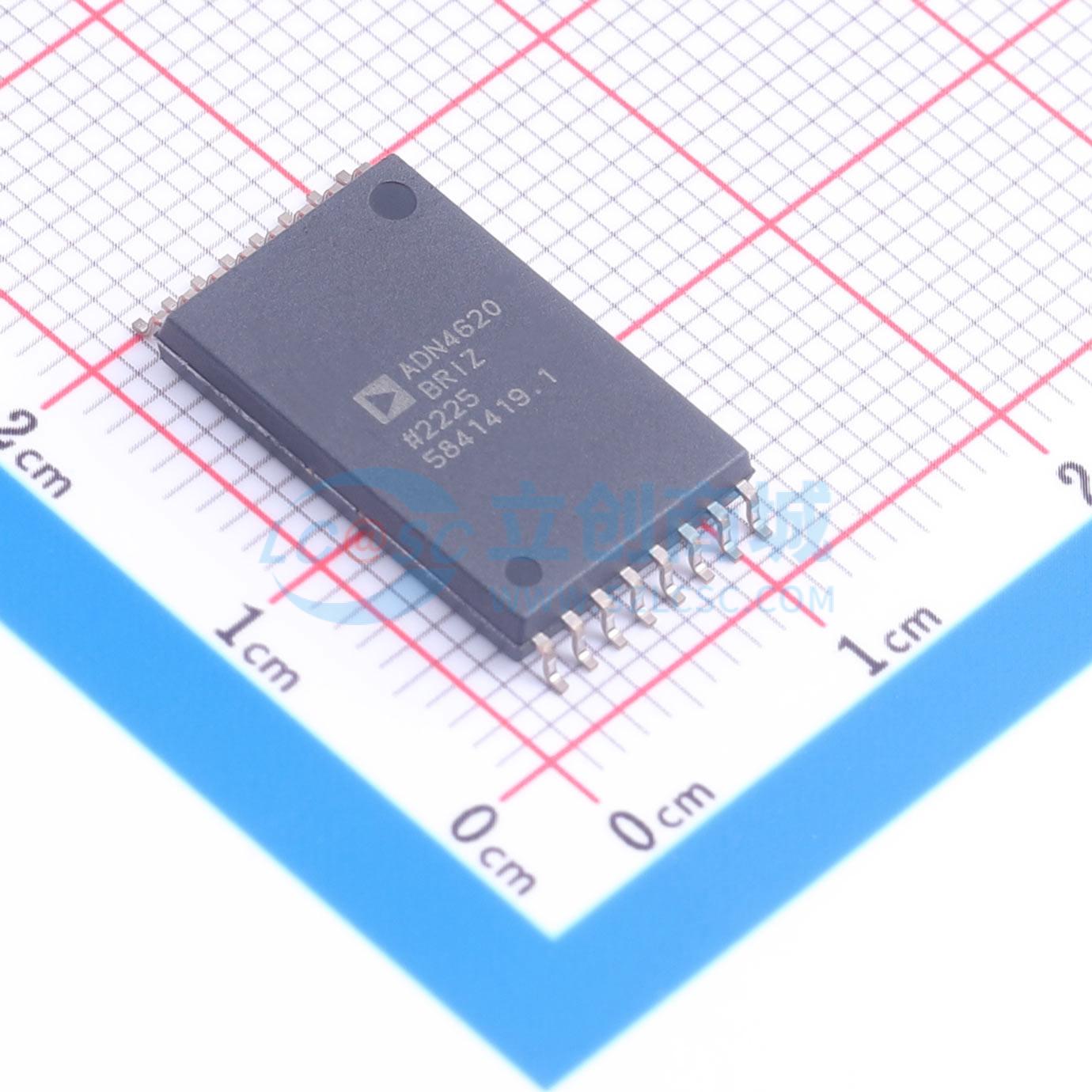

ADN4620BRIZ

ADN4620/ADN4621 是双通道、信号隔离的低压差分信号 (LVDS) 缓冲器，支持高达 2.5 Gbps 的数据传输速率，并具有极低的抖动。这些器件集成了Analog Devices, Inc.的iCoupler技术，经过优化以提供高速操作下的电气隔离，从而实现LVDS信号链的直接插入式隔离。通过交流耦合和/或电平移位到LVDS接收器和从LVDS驱动器，可以实现其他高速信号（如电流模式逻辑 (CML)）的隔离。

ADN4620/ADN4621 包含一个刷新机制，用于监控输入和输出状态，并确保在没有数据转换的情况下（例如，在上电时）它们保持一致。为了降低功耗并实现低抖动的高速操作，隔离电路依赖于1.8 V电源供应，而3.3 V电源则用于LVDS接收器，以支持完整的共模范围，其输入电压范围（输入共模加差分输入电压）为0 V至2.4 V（见表2）。

这些器件在广泛的工业温度范围内完全指定，并提供两种封装选项：一种是具有5.3 mm爬电距离的紧凑型SSOP封装（适用于交流主电压下的增强绝缘），另一种是具有15.1 mm爬电距离的宽体SOIC_IC封装（适用于高达1500 V峰值的高工作绝缘电压，增强型）。

• 7.5 kV rms/3.75 kV rms LVDS 隔离器
• 符合 TIA/EIA-644-A LVDS 信号电平
• 双通道配置（ADN4620：2 + 0，ADN4621：1 + 1）
• 最高 2.5 Gbps 的数据传输速率，具有低抖动
• 两个通道总带宽为 5 Gbps
• 典型传播延迟为 2.15 ns
• 典型抖动：0.82 ps rms 随机，40 ps 总峰峰值
• 1.8 V 供电，I/O 为 3.3 V 供电
• 隔离屏障上最高 ±8 kV IEC 61000-4-2 ESD 保护
• 高共模瞬态抗扰度：典型值 70 kV/μs
• 安全和法规认证（16 引脚 SOIC_IC 封装）
  • UL（待定）：根据 UL 1577 标准 7500 V rms 持续 1 分钟
  • CSA 组件验收通知 5A（待定）
  • VDE 合格证书，加强绝缘（待定）
  • DIN V VDE V 0884-11 (VDE V 0884-11):2017-01
  • VOR = 1500 VPEAK（最大工作绝缘电压）
• 使能或禁用刷新（20 引脚 SSOP 封装）
• 工作温度范围：-40℃ 至 +125℃
• 紧凑的 SSOP 封装，爬电距离为 5.3 mm 或宽 SOIC_IC 封装，爬电距离为 15.1 mm

• 模拟前端隔离
• 数据平面隔离
• 隔离的高速时钟和数据链路
• 多千兆位串行/解串器（SERDES）
• PCB到PCB的光互换（例如，短距离光纤）
