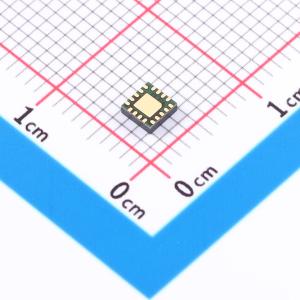

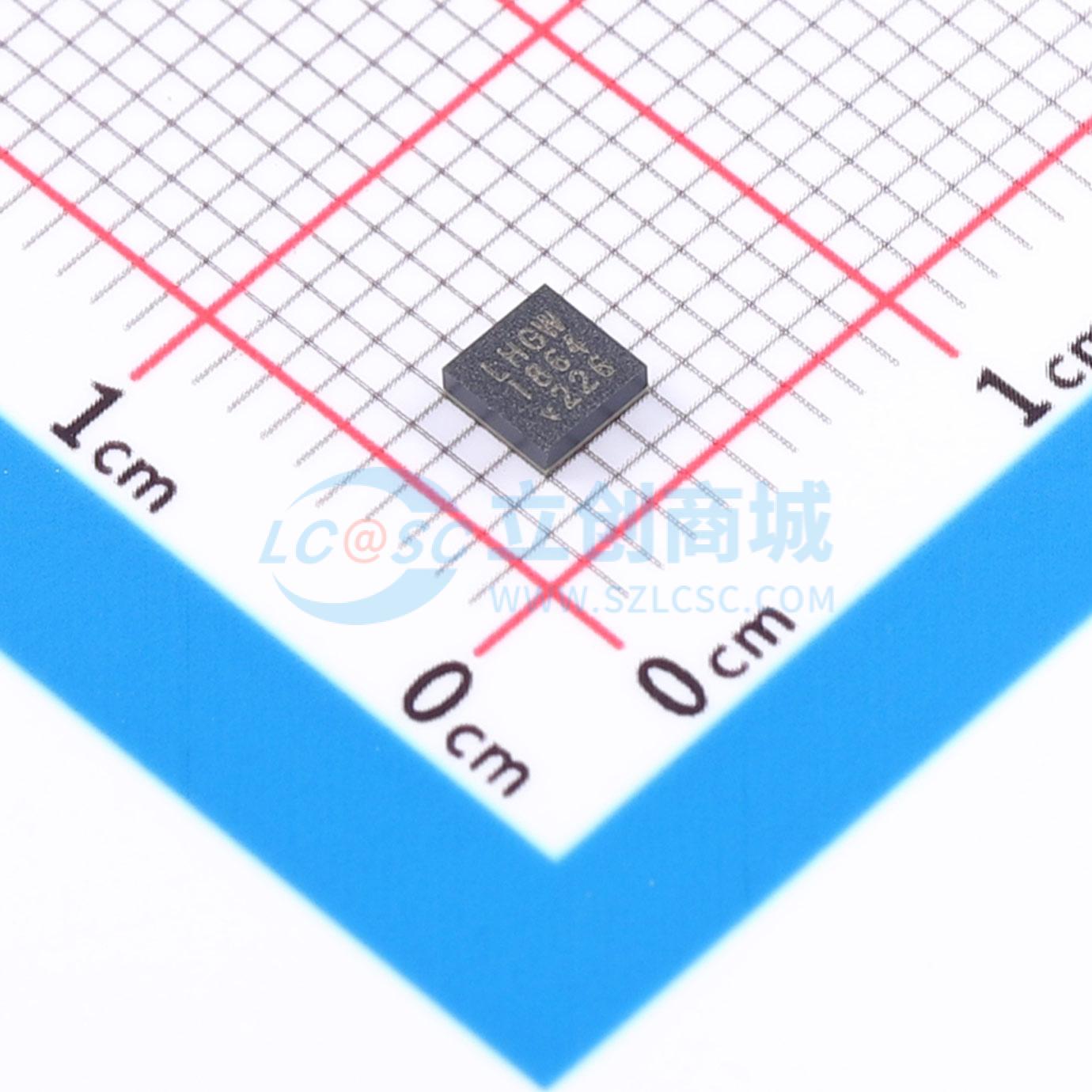

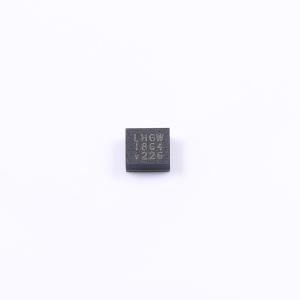

LTC3310HV#WPBF

采用 3mm x 3mm LQFN 封装的 5V、10A 同步降压型 Silent Switcher 2

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3310S是一款超小型、低噪声的单片式降压型DC/DC转换器，能够在2.25V至5.5V的输入电源下提供高达10A的输出电流。该器件采用Silent Switcher 2架构，并内置热环路旁路电容，可在高达5MHz的开关频率下同时实现低EMI和高效率。对于功率要求较高的系统，可轻松实现多相并联转换器
品牌名称: ADI(亚德诺)
商品型号: LTC3310HV#WPBF
商品编号: C7451111
商品封装: LQFN-18(3x3)
包装方式: 托盘
商品毛重: 10克(g)

商品参数

商品概述

LTC3310S是一款超小型、低噪声的单片降压型DC/DC转换器，能够在2.25V至5.5V的输入电源下提供高达10A的输出电流。该器件采用Silent Switcher 2架构，内置热环路旁路电容，可在高达5MHz的开关频率下实现低EMI和高效率。对于功率要求较高的系统，可轻松实现多相并联转换器。 LTC3310S采用恒定频率、峰值电流模式控制架构，以实现快速瞬态响应。500mV参考电压可实现低电压输出。100%占空比操作可实现低压差。其他特性包括输出稳压时的电源正常信号、精确使能阈值、输出过压保护、热关断、温度监测、时钟同步、模式选择和输出短路保护。

商品特性

Silent Switcher架构：超低EMI辐射（LTC3310S和LTC3310S-1）
高效率：4.5mΩ NMOS和16mΩ PMOS
宽带宽、快速瞬态响应
过载时可安全耐受电感饱和
输入电压（VIN）范围：2.25V至5.5V
输出电压（VOUT）范围：0.5V至VIN
采用远端检测时，输出电压精度：±1%
峰值电流模式控制
最小导通时间：35ns
可编程频率高达5MHz
关断电流：1µA
精确的400mV使能阈值
带电压跟踪的输出软启动
电源正常输出
管芯温度监测
可配置为并联功率级
采用3mmx3mm热增强型LQFN封装
通过AEC-Q100汽车应用认证

应用领域

汽车/工业/通信
服务器、电信电源
分布式直流电源系统（负载点）
FPGA、ASIC、微处理器核心电源

数据手册PDF

放大查看下载PDF

优惠活动

8.5折

购买数量

(624个/托盘，最小起订量 1 个)

个

起订量：1 个624个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.25V~5.5V
	输出电压	500mV~5.5V
	输出电流	10A
	开关频率	500kHz~5MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.3mA
	开关管(内置/外置)	内置
	输出类型	可调
