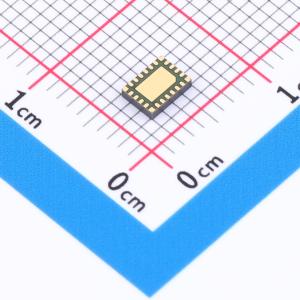

温馨提醒：图片仅供参考，商品以实物为准

LT8642EV-1#PBF

18V、10A同步降压型Silent Switcher

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 同步降压稳压器采用了 Silent Switcher 架构，旨在最大限度地减少电磁干扰 (EMI) 排放，同时在高开关频率下实现高效率。这种性能使该产品非常适合对噪声敏感的应用和环境。快速、干净、低过冲的开关边沿即使在高开关频率下也能实现高效运行，从而使整体解决方案尺寸更小。具有 20ns 最小导通时间的峰值电流模式控制即使在高开关频率下也能实现高降压比
品牌名称: ADI(亚德诺)
商品型号: LT8642EV-1#PBF
商品编号: C7451090
商品封装: LQFN-20(3x4)
包装方式: 托盘
商品毛重: 0.14克(g)

商品参数

商品概述

LT8642-1 同步降压稳压器采用了旨在最小化EMI辐射的Silent Switcher架构，同时在高开关频率下提供高效率。这种性能使得LT8642-1非常适合对噪声敏感的应用和环境。

快速、干净、低过冲的开关边缘即使在高开关频率下也能实现高效率运行，从而导致整体解决方案尺寸较小。峰值电流模式控制具有20纳秒的最短导通时间，即使在高开关频率下也能实现高降压比。通过V0引脚进行外部补偿可以在高开关频率下实现快速瞬态响应。VC引脚还支持电流共享，CLKOUT引脚则允许将其他稳压器与LT8642-1同步。

Burst Mode操作可实现低待机电流消耗，强制连续模式可以控制整个输出负载范围内的频率谐波，或者扩频操作可以进一步减少EMI辐射。软启动和跟踪功能可以通过SS引脚访问，并且可以使用EN/UV引脚设置精确的输入电压UVLO阈值。

商品特性

静默开关架构
超低电磁干扰发射，可选扩频调制
高频高效：1MHz时从12V_IN到3.3V_OUT的效率高达96%；2MHz时从12V_IN到3.3V_OUT的效率高达95%
宽输入电压范围：2.8V至18V
10A输出电流
外部补偿：快速瞬态响应和电流共享
低静态电流突发模式操作：调节12V_IN到1.2V_OUT时的IQ为240µA
输出纹波：<10mVP-P
最小导通时间短：20ns
在所有条件下低压差：1A时为50mV
强制连续模式
可调且可同步：200kHz至3MHz
输出软启动和电源良好
小型20引脚3mm x 4mm LQFN封装

应用领域

服务器电源应用
汽车和工业用电源
通用型降压

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.8V~18V
	输出电压	600mV~18V
	输出电流	10A
	开关频率	200kHz~3MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
