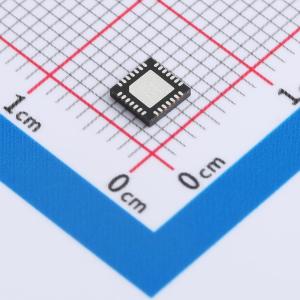

温馨提醒：图片仅供参考，商品以实物为准
AiP3331QB28.TR
LED驱动控制电路
- 描述
- 音频调制双矩阵8X9点阵恒流LED驱动控制电路
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP3331QB28.TR
- 商品编号
- C7437288
- 商品封装
- QFN-28
- 包装方式
- 编带
- 商品毛重
- 0.0776克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 1MHz | |
| 输出电压 | 400mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 3.2mA | |
| 调光 | PWM；模拟 | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
AiP3331是一款点阵型LED驱动控制器。电路可以通过I2C通信接口进行通信配置，最大可以驱动144个单色LED组成的点阵。AiP3331可以对每一个LED进行256阶的线性调光。电路最多可以存储8帧显示图形的信息，同时输出图形可以通过外接音频信号来选择。
商品特性
- 工作电压2.7V~5.5V
- 匹配1MHz标准I2C接口
- 最大驱动144个LED的点阵
- 每点独立的闪烁控制
- 每点独立的256阶PWM占空比控制
- 每点独立的开关控制
- 内置存储器可存储8帧画面可选择静态图片显示或自动播放模式
- 可选择图像切换时自动控制的呼吸模式
- 图像帧号可使用音频信号输入控制
- 图像亮度可使用音频信号输入控制
- 封装形式：QFN28/SSOP28
