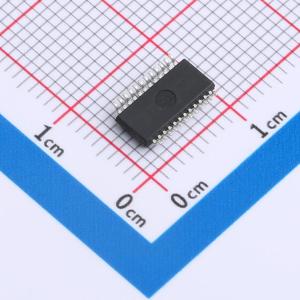

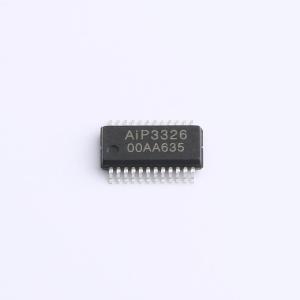

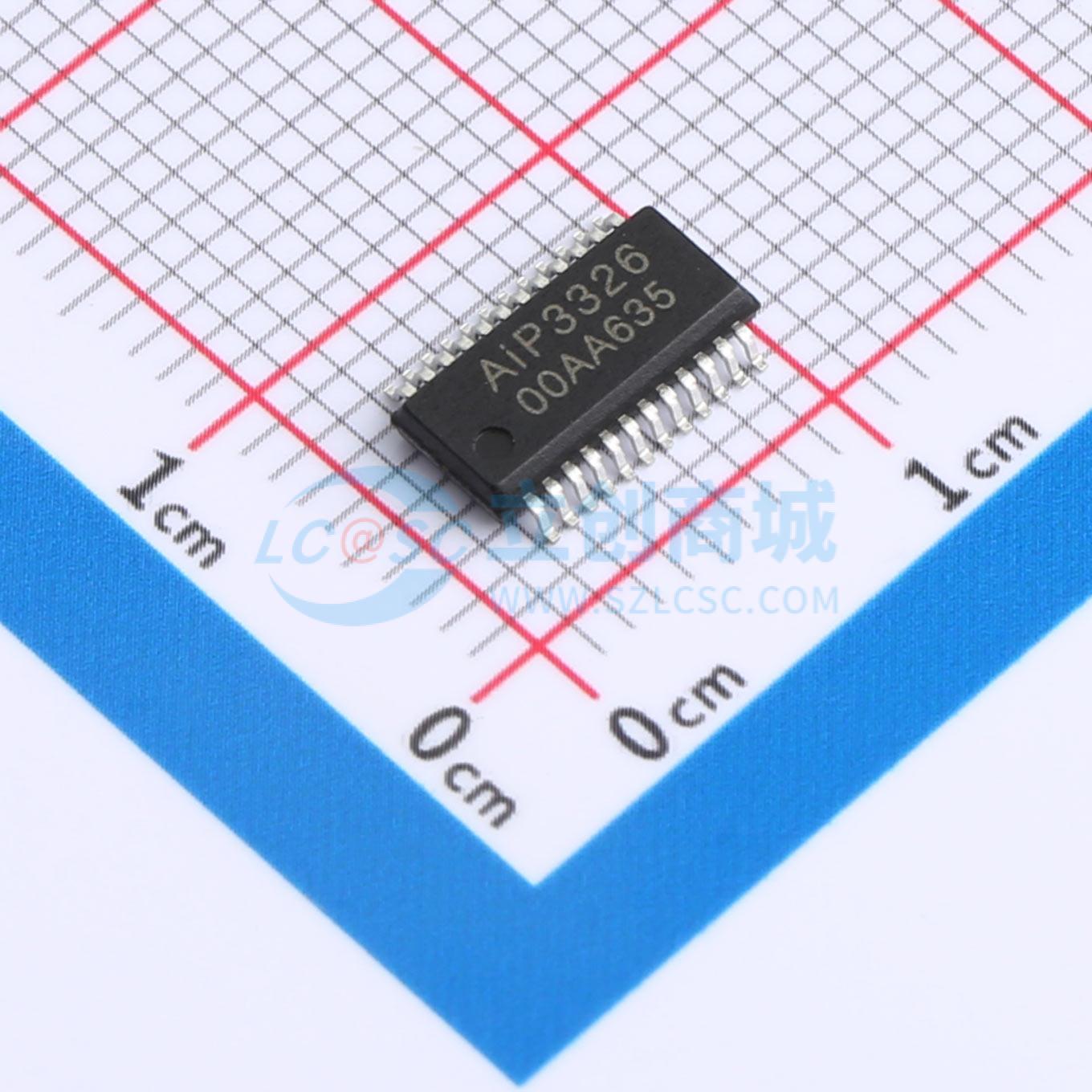

温馨提醒：图片仅供参考，商品以实物为准

AiP3326VB24.TR

16位恒流LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AiP3326是利用CMOS技术，专为LED显示面板设计的驱动芯片，它内建的CMOS位移缓存器与锁存功能，可以将串行的输入数据转换成并行输出数据。AiP3326的16个电流源可以在每个输出级提供3~45 mA恒定电流量以驱动LED。 AiP3326用于LED面板系统设计时，可提供系统设计人员极大的弹性与极佳的组件效能。
品牌名称: I-CORE(中微爱芯)
商品型号: AiP3326VB24.TR
商品编号: C7437289
商品封装: SSOP-24
包装方式: 编带
商品毛重: 0.1865克(g)

商品参数

商品概述

AiP3326是利用CMOS技术，专为LED显示面板设计的驱动芯片，它内建的CMOS位移缓存器与锁存功能，可以将串行的输入数据转换成并行输出数据。AiP3326的16个电流源可以在每个输出级提供3~45 mA恒定电流量以驱动LED。

AiP3326用于LED面板系统设计时，可提供系统设计人员极大的弹性与极佳的组件效能。使用者可以选用不同阻值的外接电阻器来调整AiP3326各输出级的电流，借此机制，可轻松地控制LED的发光亮度。AiP3326的设计保证其输出级可耐压20V以上，因此可以在每个输出端串接多个LED。此外，AiP3326亦可提供25MHz的高时钟频率以满足系统对大量数据传输上的需求。

商品特性

16个恒电流输出通道
恒电流输出值不受输出端负载电压影响
极为精确的电流输出值
通道间一般差异值：±1.5%（典型值）
片间一般差异值：±2%（典型值）
利用一个外接电阻，可调整电流输出值
快速的输出电流响应，OE (最小值)：40ns (VDD = 3.3V)
恒电流输出范围：3~45 mA
高达25MHz时钟频率
具有施密特触发器输入装置
工作电压：3.3V/5V
封装形式：SOP24、SSOP24（(0.635mm)）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.7V~5.5V
	开关频率	30MHz
	通道数	16
	输出电流	45mA

	属性	参数值
	拓扑结构	-
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	3%
