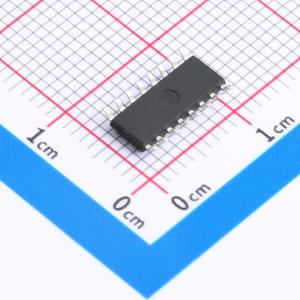

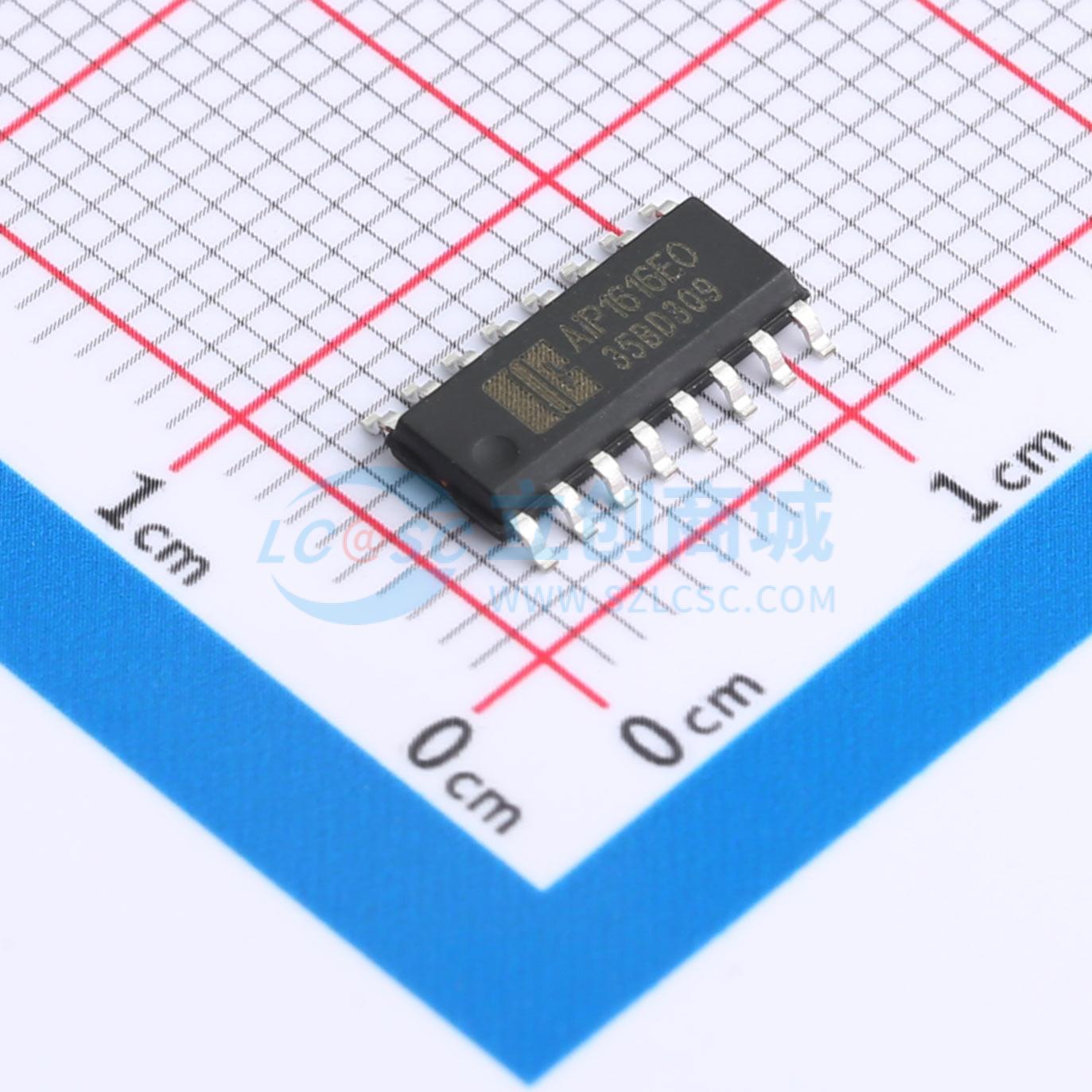

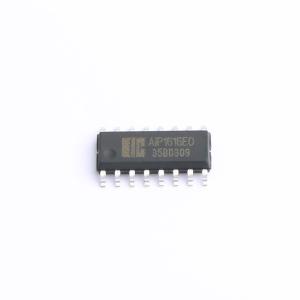

AiP1616EOSA16.TB
LED显示驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 共阴极LED驱动控制专用电路
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP1616EOSA16.TB
- 商品编号
- C7437290
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.2837克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 7段x4位 | |
| 接口类型 | 3线串行接口 | |
| 工作电压 | 3V~5.5V | |
| 时钟频率(fc) | 1MHz |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 110uA | |
| 位驱动电流 | 80mA | |
| 段驱动电流 | 20mA | |
| 其他特性 | 共阴极；辉光可调 | |
| 工作温度 | -40℃~+85℃ |
商品概述
AiP1616 是一款3 线串口共阴极7 段4 位的LED 驱动控制专用电路，它内置MCU 数字接口，RC振荡器，数据锁存器等电路，广泛适用于各种LED 面板场合。
商品特性
- 显示模式（7 段×4 位）
- 三线串行接口（CLK，STB，DIN）
- 内置显示RAM
- 内置RC 振荡
- 显示辉度软件可调
- 封装形式：DIP16/SOP16
应用领域
- LED显示面板场合，例如家庭影院产品，电磁炉，热水器等家电产品。
