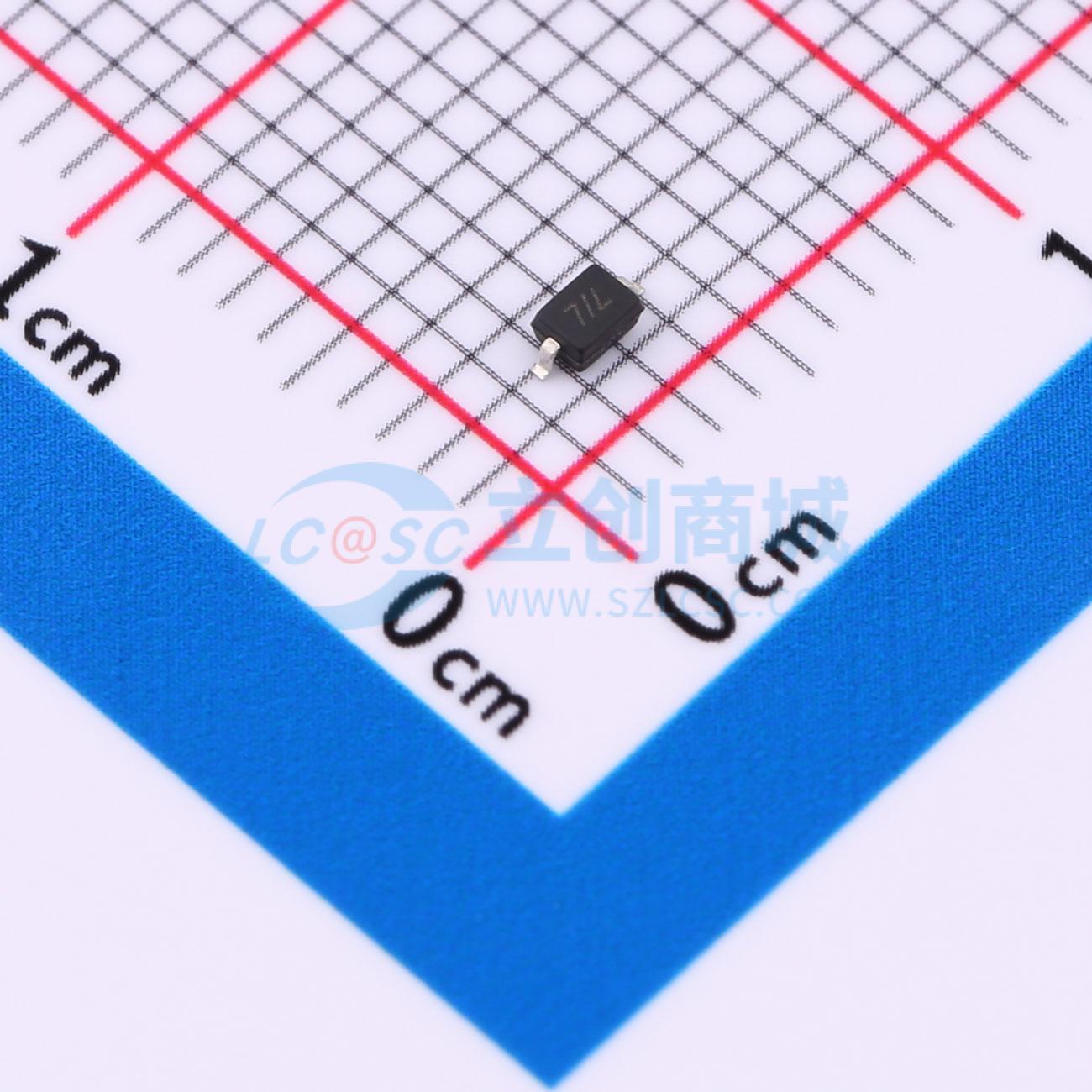

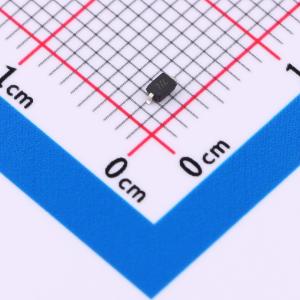

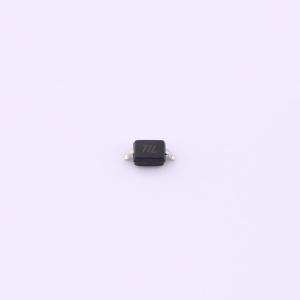

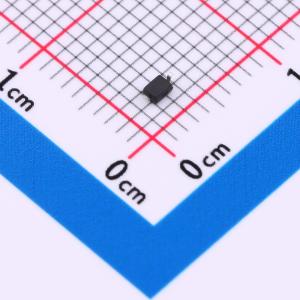

温馨提醒：图片仅供参考，商品以实物为准
PSD15CL
单向TVS 15V截止 峰值浪涌电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- PSD15CL旨在采用单片硅技术，替代手机、笔记本电脑和个人数字助理（PDA）等便携式应用中的多层压敏电阻（MLV），以实现快速响应时间和超低静电放电（ESD）钳位电压，是保护敏感半导体元件免受损坏的理想解决方案。PSD15CL符合IEC 61000 - 4 - 2（ESD）标准，空气放电和接触放电均可达±15 kV。PSD15CL采用无铅SOD - 323封装，可保护一条单向线路。该器件与0805 MLV器件的PCB焊盘面积相同。
- 品牌名称
- WPMtek(维攀)
- 商品型号
- PSD15CL
- 商品编号
- C7436959
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.027433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 40V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 16.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 4uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 20pF |
商品概述
PSD15CL专为取代便携式应用（如手机、笔记本电脑和个人数字助理）中的多层压敏电阻（MLV）而设计。它采用单片硅技术，响应时间快，静电放电（ESD）钳位电压超低，是保护敏感半导体元件免受损坏的理想解决方案。PSD15CL符合IEC 61000 - 4 - 2（ESD）标准，空气放电和接触放电均可达±15 kV。PSD15CL采用无铅SOD - 323封装，可保护一条单向线路。这些器件与0805 MLV器件的PCB焊盘面积相同。
商品特性
- 150W峰值脉冲功率（8/20μs）
- 保护一条数据或电源线
- 超低泄漏：纳安级
- 关断电压：15V
- 超低钳位电压
- 符合以下标准：IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：> ± 15 kV 接触放电：> ± 15 kV
- 符合RoHS标准
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 外设
- 寻呼机外设
- 台式机和服务器
