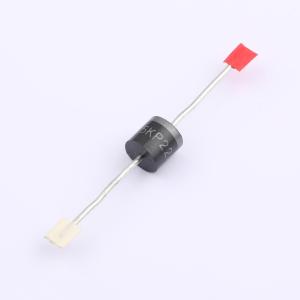

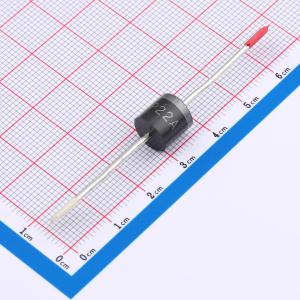

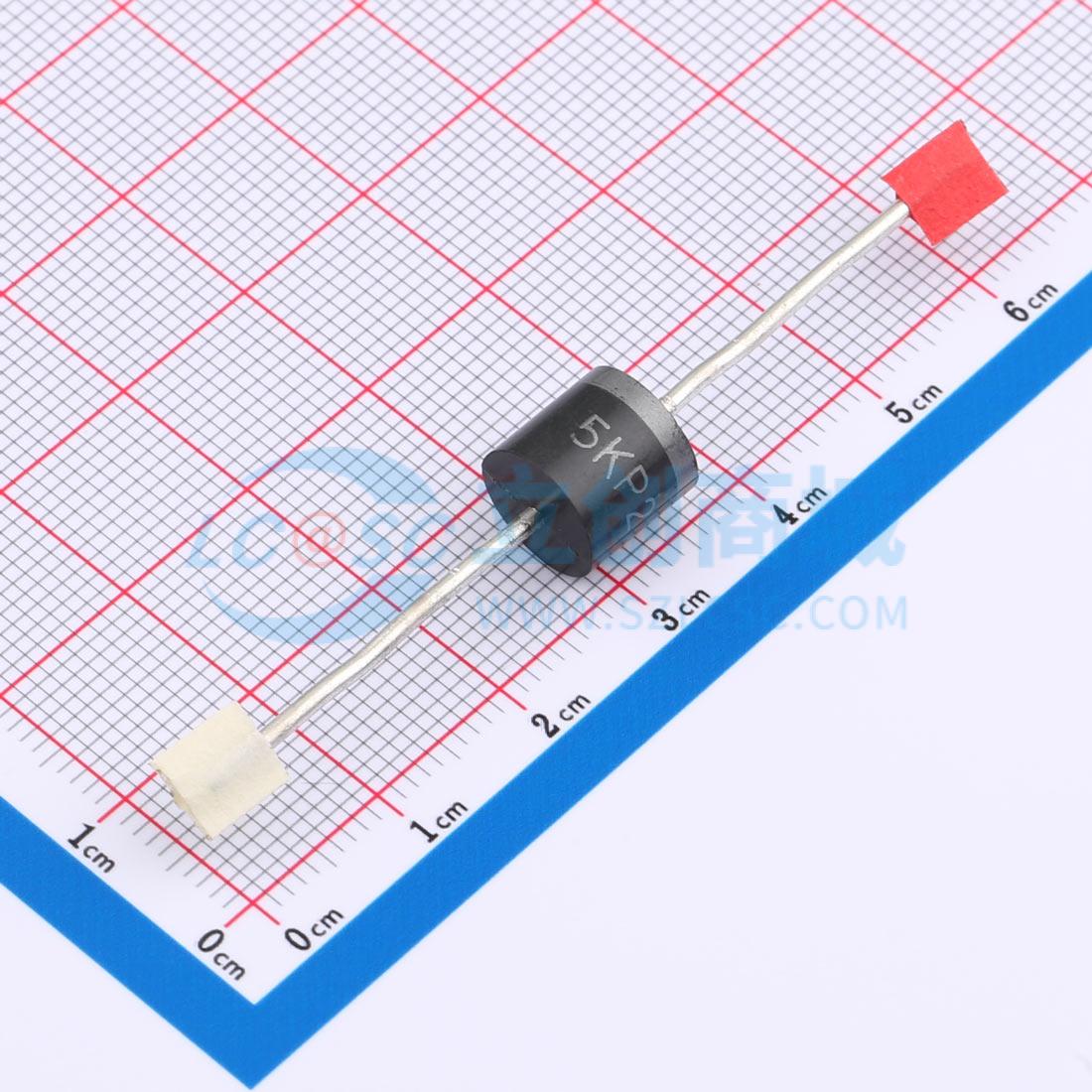

5KP22A
单向TVS 22V截止 峰值浪涌电流：143.7A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：5000W峰值脉冲功率能力，波形为10/1000μs，重复率（占空比）：0.05%。 典型反向电流在10V以上小于2μA。 P600封装中的玻璃钝化芯片结。 低增量浪涌电阻。 出色的钳位能力。 保证高温焊接：265℃ 10秒，0.375英寸（9.5mm）引脚长度，5磅（2.3kg）拉力。应用：I/O接口。 Vcc总线
- 品牌名称
- WPMtek(维攀)
- 商品型号
- 5KP22A
- 商品编号
- C7436965
- 商品封装
- P600
- 包装方式
- 盒装
- 商品毛重
- 2.102克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 35.5V | |
| 峰值脉冲电流(Ipp) | 143.7A@10/1000us | |
| 峰值脉冲功率(Ppp) | 5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.9V | |
| 反向电流(Ir) | 2uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 在10/1000μs波形下，峰值脉冲功率能力达5000W，重复率（占空比）：0.05%
- 在10V以上时，典型反向电流（IR）小于2μA
- P600封装的玻璃钝化芯片结
- 低增量浪涌电阻
- 出色的钳位能力
- 快速响应时间
- 符合J-STD-020标准的MSL 1级
- 单向和双向
应用领域
- 输入/输出（I/O）接口
- 电源（Vcc）总线
- 交流/直流（AC/DC）电源
- 低频信号传输线（RS232、RS485等）
