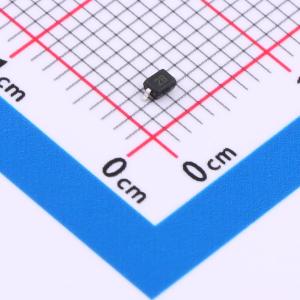

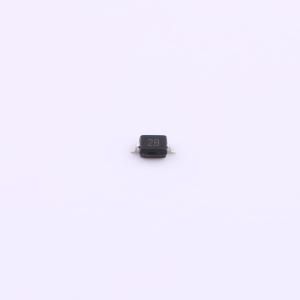

温馨提醒：图片仅供参考，商品以实物为准
WPE0581D3H
双向ESD 5V截止 峰值浪涌电流：25A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- WPE0581D3H旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限的设计中静电放电保护的理想选择。该器件专门设计用于保护连接到数据和传输线路的敏感元件，防止由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压。
- 品牌名称
- WPMtek(维攀)
- 商品型号
- WPE0581D3H
- 商品编号
- C7436961
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.029567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 25A | |
| 峰值脉冲功率(Ppp) | 500W@8/20us | |
| 击穿电压 | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 35pF |
商品概述
WPE0581D3H旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限的设计中静电放电保护的理想选择。该器件专门设计用于保护连接到数据和传输线路的敏感元件，防止由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压。
商品特性
- 500W峰值脉冲功率（8/20μs）
- 保护一条数据或电源线
- 低泄漏：<1μA
- 耐受电压：5V
- 低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- IEC 61000 - 4 - 5（雷击）25A（8/20μs）
- 符合RoHS标准
- SOD - 323封装
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
- 网络和电信
- 串行和并行端口
- 外围设备
