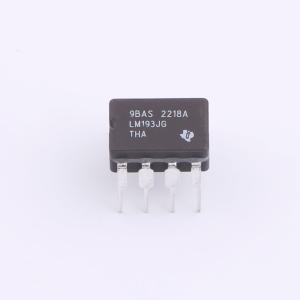

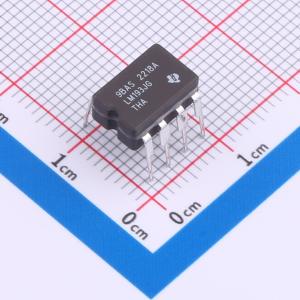

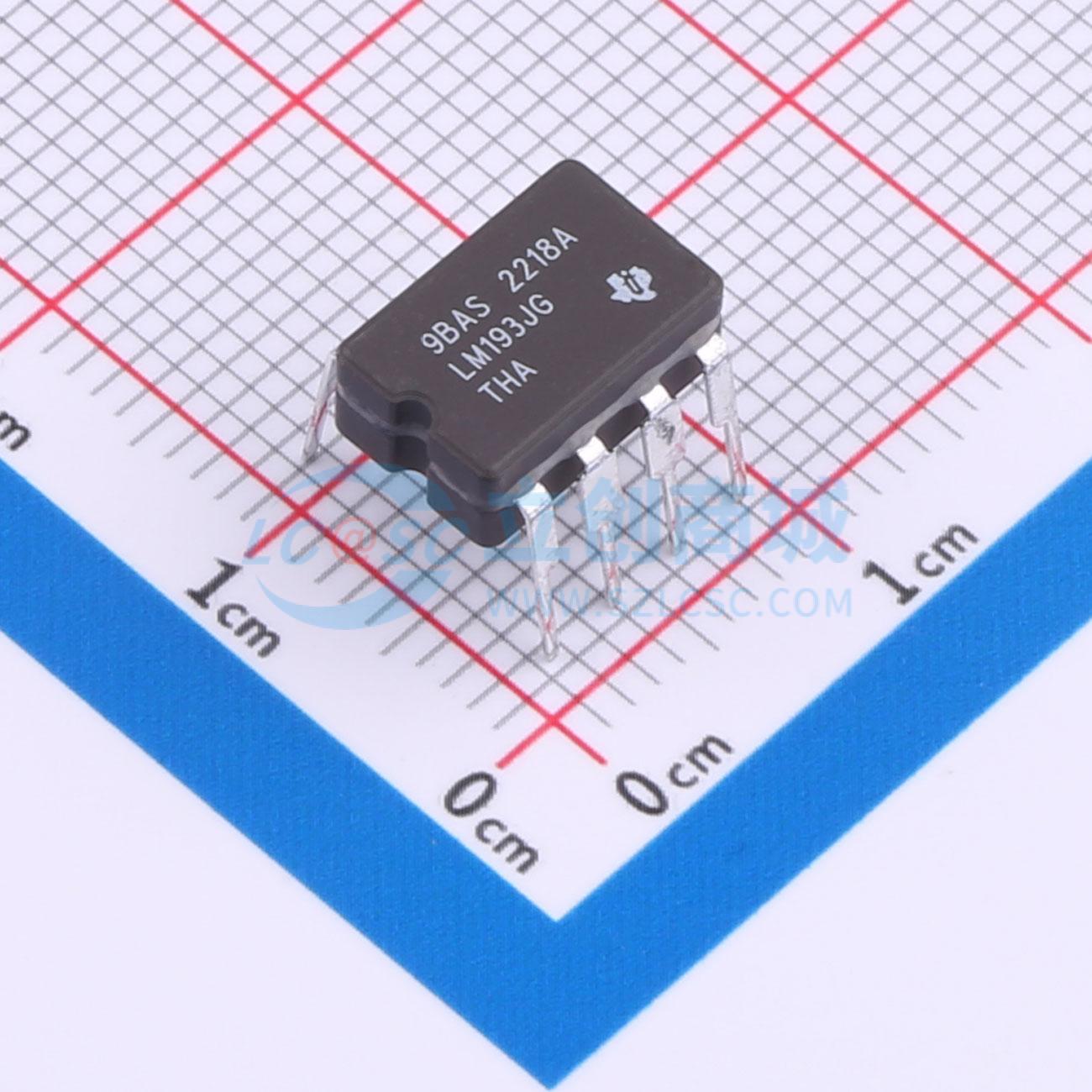

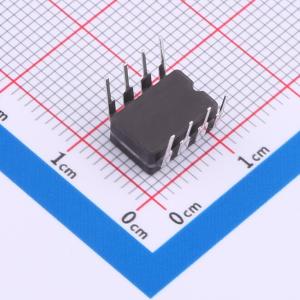

LM193JG

双差分比较器

描述: 该设备由两个独立的电压比较器组成，设计用于在宽电压范围内的单电源下工作。也可以使用双电源供电，只要两个电源之间的差值在2V至36V之间，并且VCC比输入共模电压至少正1.5V。电流消耗与电源电压无关。输出可以连接到其他集电极开路输出，以实现线与关系。该设备的工作温度范围为 -55℃至 +125℃。
品牌名称: TI(德州仪器)
商品型号: LM193JG
商品编号: C7436617
商品封装: CDIP-8
包装方式: 管装
商品毛重: 1.466克(g)

商品参数

商品概述

该器件包含两个独立的电压比较器，设计可采用单电源在宽电压范围内工作。也可采用双电源工作，只要两个电源之间的电压差为2 V 至 36 V，且VCC比输入共模电压至少高1.5 V即可。电流消耗与电源电压无关。输出可连接到其他开集电极输出，以实现线与连接关系。LM193-MIL器件的工作温度范围为−55℃ 至 +125℃。

商品特性

支持单电源或双电源供电
宽电源电压范围，最大额定值:2 V 至 36 V；非V器件测试至30 V；V后缀器件测试至32 V
每个比较器电源电流消耗低，且与电源电压无关，典型值为0.4 mA
输入偏置电流低，典型值为25 nA
输入失调电流低，典型值为3 nA（LM193）
输入失调电压低，典型值为2 mV
共模输入电压范围包含地
差分输入电压范围等于最大额定电源电压:±36 V
输出饱和电压低
输出与TTL、MOS和CMOS兼容

应用领域

化学或气体传感器
台式电脑
交流感应电机控制
称重秤

	属性	参数值
	商品目录	比较器
	比较器数	双路
	输入失调电压(Vos)	2mV
	输入偏置电流(Ib)	25nA
	输出类型	开漏
	输出模式	TTL
	静态电流(Iq)	800uA

	属性	参数值
	工作温度	-55℃~+125℃
	最大电源宽度(Vdd-Vss)	36V
	单电源	2V~36V
	双电源(Vee ~ Vcc)	1V~18V；1V~18V
	输入失调电流(Ios)	3nA
	响应时间(tr)	1.3us
	功能特性	-
