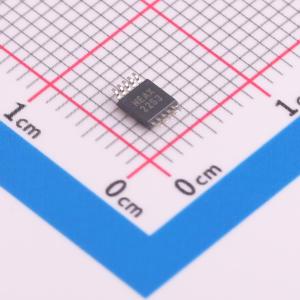

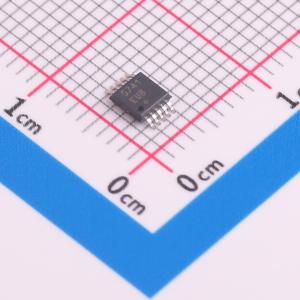

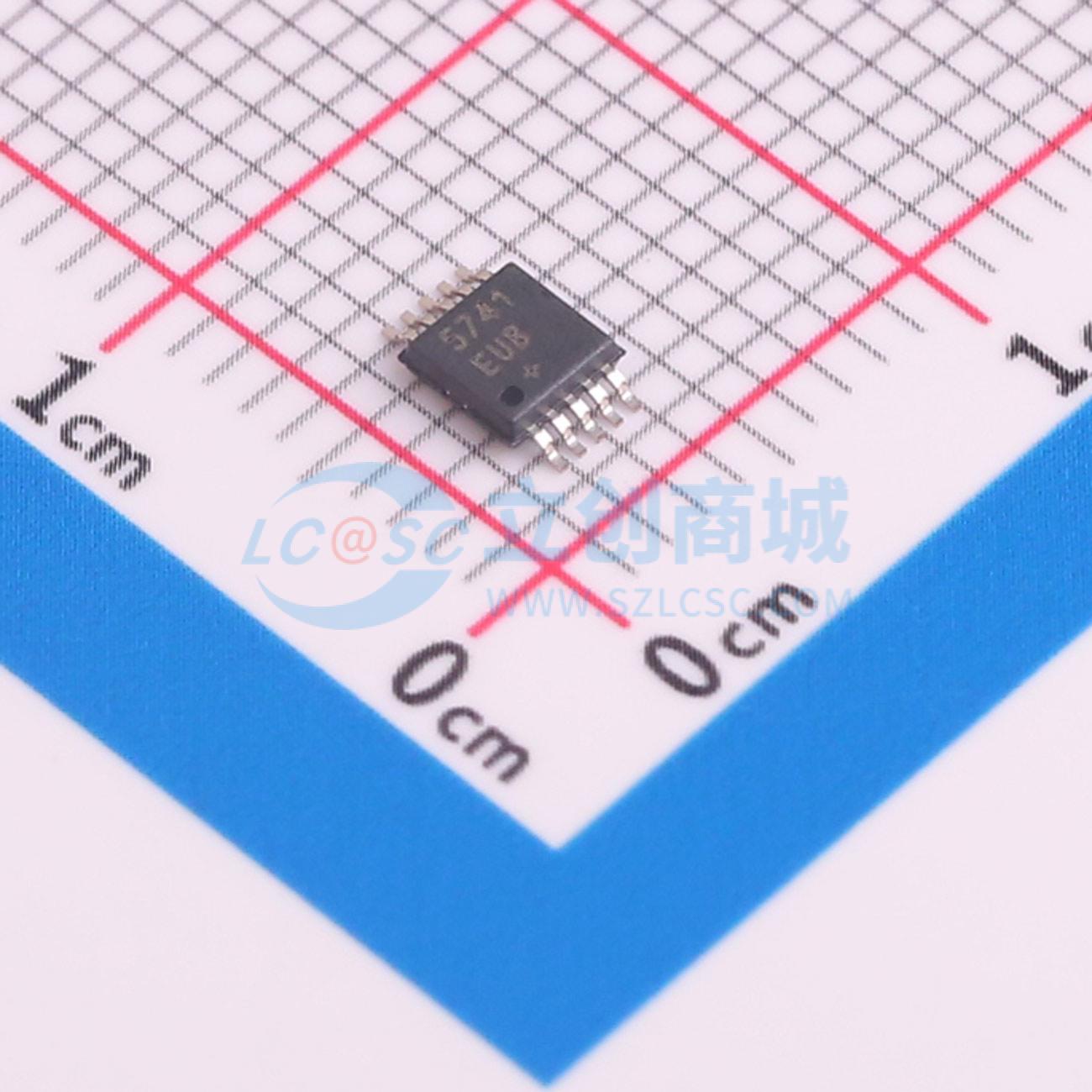

MAX5741EUB+T

10位、低功耗、四通道、电压输出DAC，带有串行接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该产品是一款四通道、10位、低功耗、带缓冲电压输出的数模转换器（DAC），采用节省空间的10引脚μMAX封装（5mm×3mm）。宽电源电压范围为+2.7V至+5.5V，电源电流为229μA，适用于低功耗和低电压应用。DAC输出采用片上精密输出放大器，可实现轨到轨摆动。参考输入可接受0至VDD的电压范围
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX5741EUB+T
商品编号: C7436614
商品封装: uMAX-10
包装方式: 编带
商品毛重: 0.127037克(g)

商品参数

商品概述

MAX5741是一款四路、10位、低功耗、带缓冲电压输出的数模转换器（DAC），采用节省空间的10引脚µMAX封装（5mm × 3mm）。+2.7V至+5.5V的宽电源电压范围和229µA的电源电流适用于低功耗和低电压应用。DAC输出采用片上精密输出放大器，可实现轨到轨摆幅。MAX5741的参考输入可接受0至VDD的电压范围。在掉电模式下，参考输入呈高阻抗，进一步降低了系统的总功耗。 20MHz、三线SPI、QSPI、MICROWIRE和DSP兼容的串行接口节省了电路板空间，并降低了光隔离和变压器隔离应用的复杂度。MAX5741的片上上电复位（POR）电路将DAC输出复位为零，并通过一个100kΩ电阻将输出端接地。这为驱动阀门或其他需要在上电时关闭的换能器的应用提供了额外的安全保障。MAX5741的软件控制掉电功能可将电源电流降至1µA以下，并在掉电时提供软件可选的输出负载（1kΩ、100kΩ或高阻抗）。MAX5741的工作温度范围为-40℃至+125℃，采用10引脚µMAX封装。

商品特性

宽+2.7V至+5.5V单电源范围
10引脚µMAX封装
0.3µA掉电电流
保证10位单调性（±1LSB微分非线性）
DAC输出安全上电复位至零伏
三种软件可选掉电阻抗（100kΩ、1kΩ、高阻抗）
快速20MHz、三线SPI、QSPI和MICROWIRE兼容串行接口
轨到轨输出缓冲放大器
施密特触发逻辑输入，可直接与光耦合器接口
宽-40℃至+125℃工作温度范围

应用领域

自动调谐
增益和失调调整
功率放大器控制
过程控制I/O板
电池供电仪器
压控振荡器控制

数据手册PDF

放大查看下载PDF

优惠活动

8.1折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	10位
	通道数	4
	接口类型	QSPI；SPI
	工作电压	2.7V~5.5V
	稳定时间	500ns

	属性	参数值
	输出类型	电压-缓冲
	积分非线性	0.5LSB
	工作温度	-40℃~+85℃
	上电复位	内置
	基准电压源	外置
	静态电流	290nA
