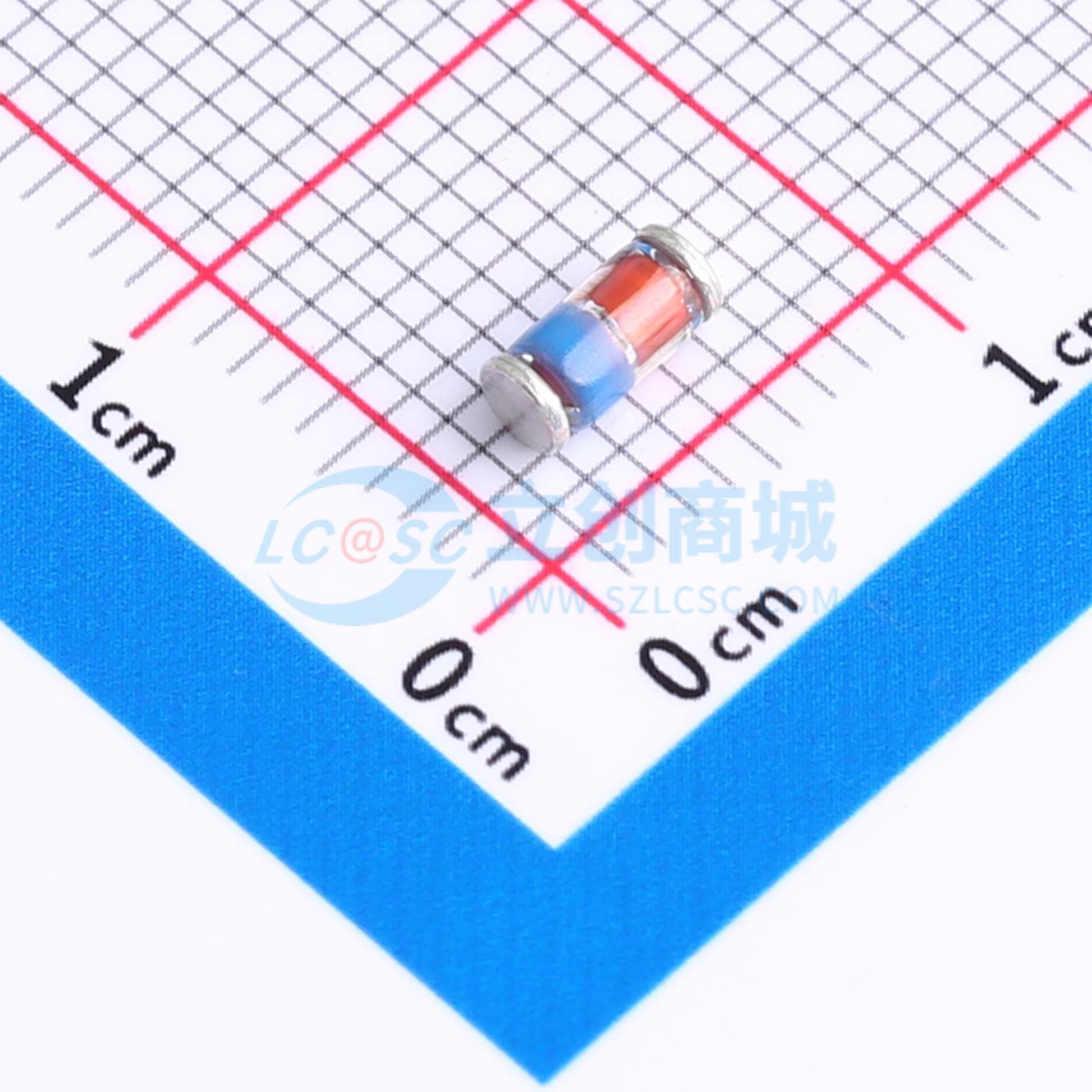

温馨提醒：图片仅供参考，商品以实物为准

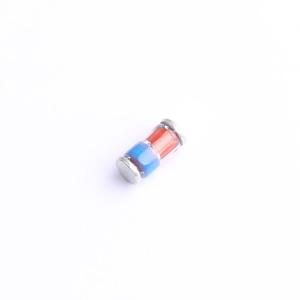

ZM4734A
独立式 耐压:5.6V 电流:10uA@2V
- 描述
- 用于高功率额定值的稳压和限幅电路。标准齐纳电压公差为±10%。添加后缀“A”可实现+5%的公差，添加后缀“B”可实现+2%的公差。其他公差可按需提供。
- 品牌名称
- YFW(佑风微)
- 商品型号
- ZM4734A
- 商品编号
- C7436511
- 商品封装
- LL-41
- 包装方式
- 编带
- 商品毛重
- 0.16474克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 稳压二极管 | |
| 二极管配置 | 1个独立式 | |
| 稳压值(标称值) | 5.6V | |
| 反向电流(Ir) | 10uA@2V |
| 属性 | 参数值 | |
|---|---|---|
| 稳压值(范围) | - | |
| 耗散功率(Pd) | 1W | |
| 阻抗(Zzt) | 5Ω | |
| 阻抗(Zzk) | 600Ω |
商品概述
硅平面功率齐纳二极管，用于高功率额定值的稳压和限幅电路。标准齐纳电压容差为±10%。添加后缀“A”表示容差为+5%，添加后缀“B”表示容差为+2%。其他容差可根据要求提供。这些二极管也有DO - 41封装，型号为1N4728...1N4761，还有LL - 41玻璃外壳MELF封装。
商品特性
- 动态电阻由60Hz交流电压得出，该交流电压是当均方根值等于齐纳电流（IZT或IZK）10%的交流电流叠加在IZT或IZK上时产生的。在两个点测量动态电阻，以确保击穿曲线上有陡峭的拐点并排除不稳定的器件。
- 前提是电极保持在环境温度下有效。
- 用脉冲tp = 20ms进行测试。
- 电气特性表中列出的额定值是最大峰值、非重复、反向浪涌电流，为1/2方波或持续时间为1/120秒的等效正弦波脉冲叠加在测试电流IZT上。
