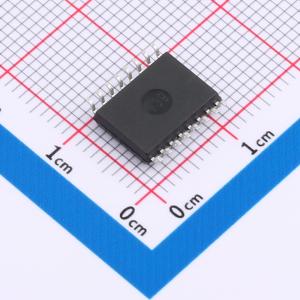

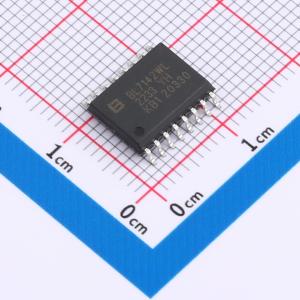

BL7142WL

增强型高速四通道数字隔离器

SMT扩展库PCB免费打样

描述: 高性能的四通道数字隔离器，可实现输入/输出之间完全的电气隔离。每条隔离通道的逻辑输入和输出缓冲器均由双电容二氧化硅 (SiO₂) 绝缘栅相隔离，四个数据通道完全独立，可将输入数据进行编码并在接收端无失真恢复。BL7140 器件具有四条全部同向的通道，输出侧具有输出使能；BL7141 器件具有三条正向通道和一条反向通道，两侧均具有输出使能；BL7142 器件具有两条正向通道和两条反向通道，两侧均具有输出使能。
品牌名称: BL(上海贝岭)
商品型号: BL7142WL
商品编号: C7436524
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.705333克(g)

商品参数

商品概述

高性能的四通道数字隔离器，可实现输入/输出之间完全的电气隔离。每条隔离通道的逻辑输入和输出缓冲器均由双电容二氧化硅 (SiO₂) 绝缘栅相隔离，四个数据通道完全独立，可将输入数据进行编码并在接收端无失真恢复。BL7140 器件具有四条全部同向的通道，输出侧具有输出使能；BL7141 器件具有三条正向通道和一条反向通道，两侧均具有输出使能；BL7142 器件具有两条正向通道和两条反向通道，两侧均具有输出使能。如果输入侧功率或信号丢失，后缀L 的器件默认输出低电平，后缀H的器件默认输出高电平。具有高绝缘能力，能够以较低的功耗提供高电磁抗扰度和低辐射，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路，并且高CMTI能力可以保证数字信号的正确传输。采用16 引脚宽体SOIC(W)和16 引脚SSOP(S)封装。

商品特性

100Mbps 信号传输速率
强大的隔离性能
±100kV/µs CMTI（典型值）
5kV RMS隔离耐压
50 年的隔离栅寿命
高达13kV 的抗浪涌能力
宽电源电压范围：2.5V 至5.5V
2.5V 至5.5V 电平转换
宽温度范围：-40℃ to 125℃
默认输出高电平（H）和低电平（L）选项
低传播延迟：11ns（典型值，5V 供电）
低脉宽失真：3ns

应用领域

工业自动化
电机控制
光伏逆变器
隔离电源
医疗设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	2
	最大数据速率	100Mbps
	默认输出	低电平
	隔离电压(Vrms)	5000

	属性	参数值
	CMTI(kV/us)	100kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	2.5V~5.5V
	工作电压(VCCB)	2.5V~5.5V
	传播延迟(tpd)	11ns
