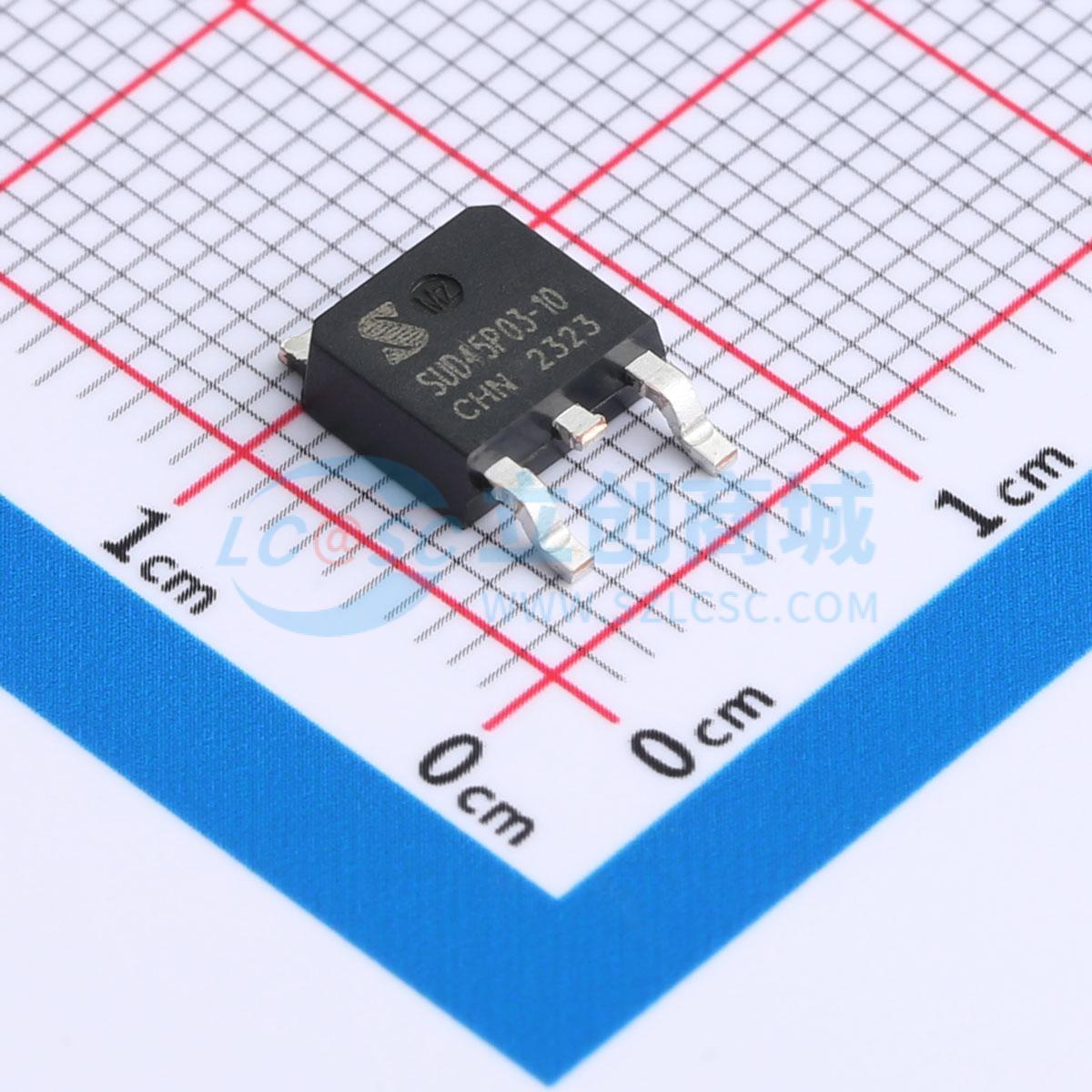

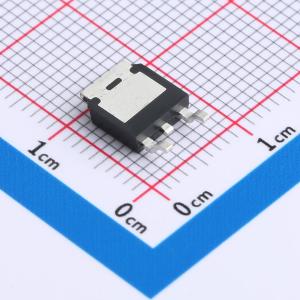

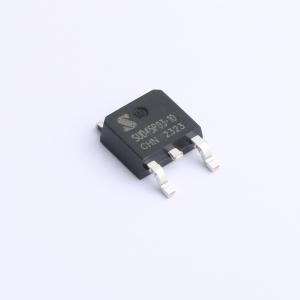

温馨提醒：图片仅供参考，商品以实物为准
SUD45P03-10-E3
1个P沟道 耐压:30V 电流:50A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 采用先进的沟槽技术和设计，在低栅极电荷下提供优异的Rps(on)，可应用于多种应用领域。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- SUD45P03-10-E3
- 商品编号
- C7436406
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.373056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 14mΩ@10V | |
| 耗散功率(Pd) | 75W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 40nC@10V | |
| 输入电容(Ciss) | 2.35nF | |
| 反向传输电容(Crss) | 285pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
这款P沟道MOSFET采用先进的沟槽技术和设计,可提供出色的RDS(ON)以及低栅极电荷,适用于多种应用场景。
商品特性
- VDS = -30 V,ID = -50 A,RDS(ON) < 14 m Ω(VGS = -10 V 时)
- 低栅极电荷
- 有环保型器件可选
- 采用先进的高单元密度沟槽技术,实现超低 RDS(ON)
- 采用散热性能良好的优质封装
