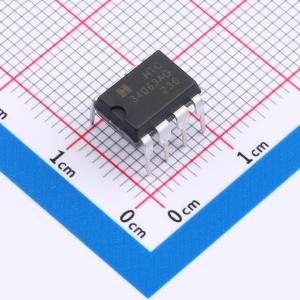

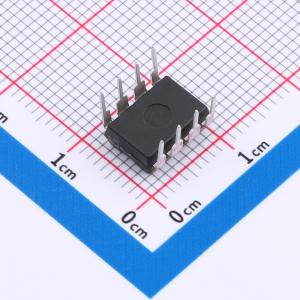

温馨提醒：图片仅供参考，商品以实物为准

MC34063AGN

降压型 1.5A 40V

描述: MC34063AG系列是一款单片控制电路,提供DC-DC电压控制振荡器功能,包括内部高电流输出开关和活动电流限制电路驱动。输出电压可通过两个外部电阻调整,精度为2%。
品牌名称: HTC
商品型号: MC34063AGN
商品编号: C7434825
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.762克(g)

商品参数

商品概述

MC34063AG系列是一款单片控制电路，具备DC-DC电压转换的主要功能。该器件包含内部温度补偿基准、比较器、占空比控制振荡器，以及有源限流电路驱动器和大电流输出开关。通过两个外部电阻可调节输出电压，基准精度为2%。MC34063AG器件系列采用最少数量的外部元件，适用于降压、升压和电压反相应用。

商品特性

输出开关电流超过1.5A
基准精度2%
低静态电流：2.5mA（典型值）
工作电压范围为3V至40V
工作频率可达100KHz
有源限流
MC34063AG为无卤产品

应用领域

电池充电器
网卡/交换机/集线器
ADSL调制解调器
负电压电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型；降压型
	工作电压	40V
	输出电压	-
	输出电流	1.5A
	开关频率	100kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式;升压式;反相式
	静态电流(Iq)	2.5mA
	开关管(内置/外置)	内置
	输出类型	可调
