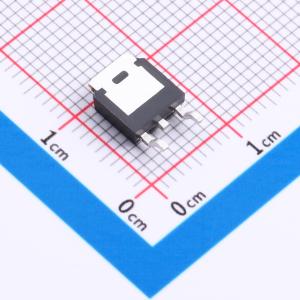

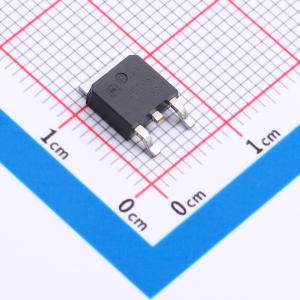

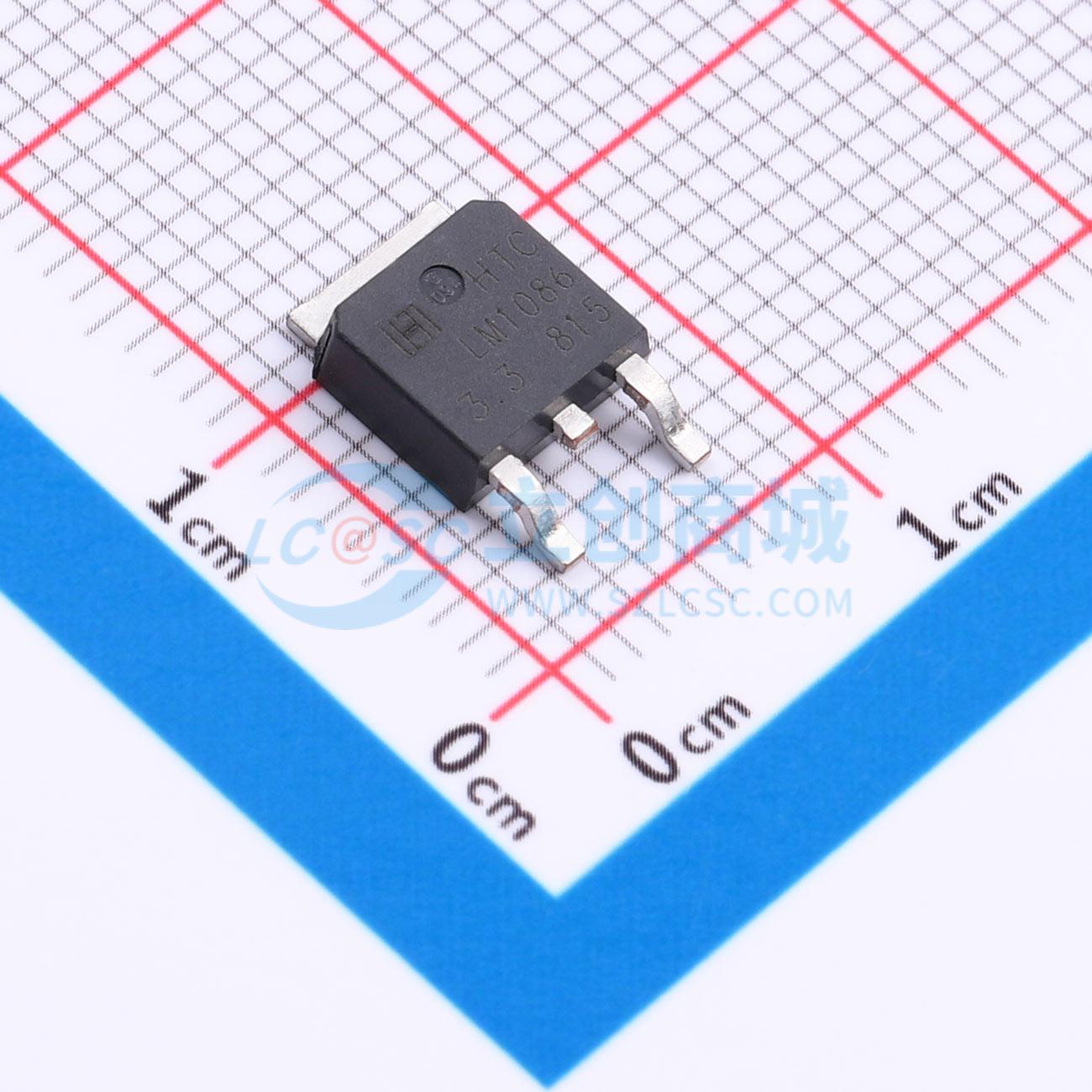

LM1086RS-3.3

3.3V 1.5A 15V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: HTC
商品型号: LM1086RS-3.3
商品编号: C7434828
商品封装: TO-252-3L
包装方式: 编带
商品毛重: 2.6克(g)

商品参数

商品概述

LM1086系列是一款低dropout三端正电压稳压器，具备1.5A的输出电流能力。输出电压可通过电阻分压器进行调节。在最大输出电流下，其dropout电压保证最大为1.5V。其低dropout电压和快速瞬态响应特性使其非常适用于低电压微处理器应用。内部电流和热限制功能可防止因过载条件导致结温过高，从而提供保护。

商品特性

输出电流1.5A
快速瞬态响应
优良的线路和负载调节
内部热和电流限制
可调或固定输出电压（1.5V、1.8V、2.5V、3.3V和5.0V）
表面贴装封装TO252-3LD和TO-263-3LD
低dropout电压，在1.5A输出电流时为1.5V
湿度敏感等级3

应用领域

电池充电器
可调电源
恒流稳压器
便携式仪器
高效率线性电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	15V
	输出电压	3.3V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	65dB
	压差	1.3V@(1.5A)

	属性	参数值
	静态电流(Iq)	-
	噪声	-
	功能特性	短路保护；热关断
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1
