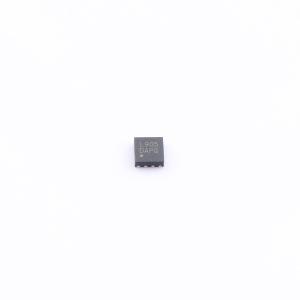

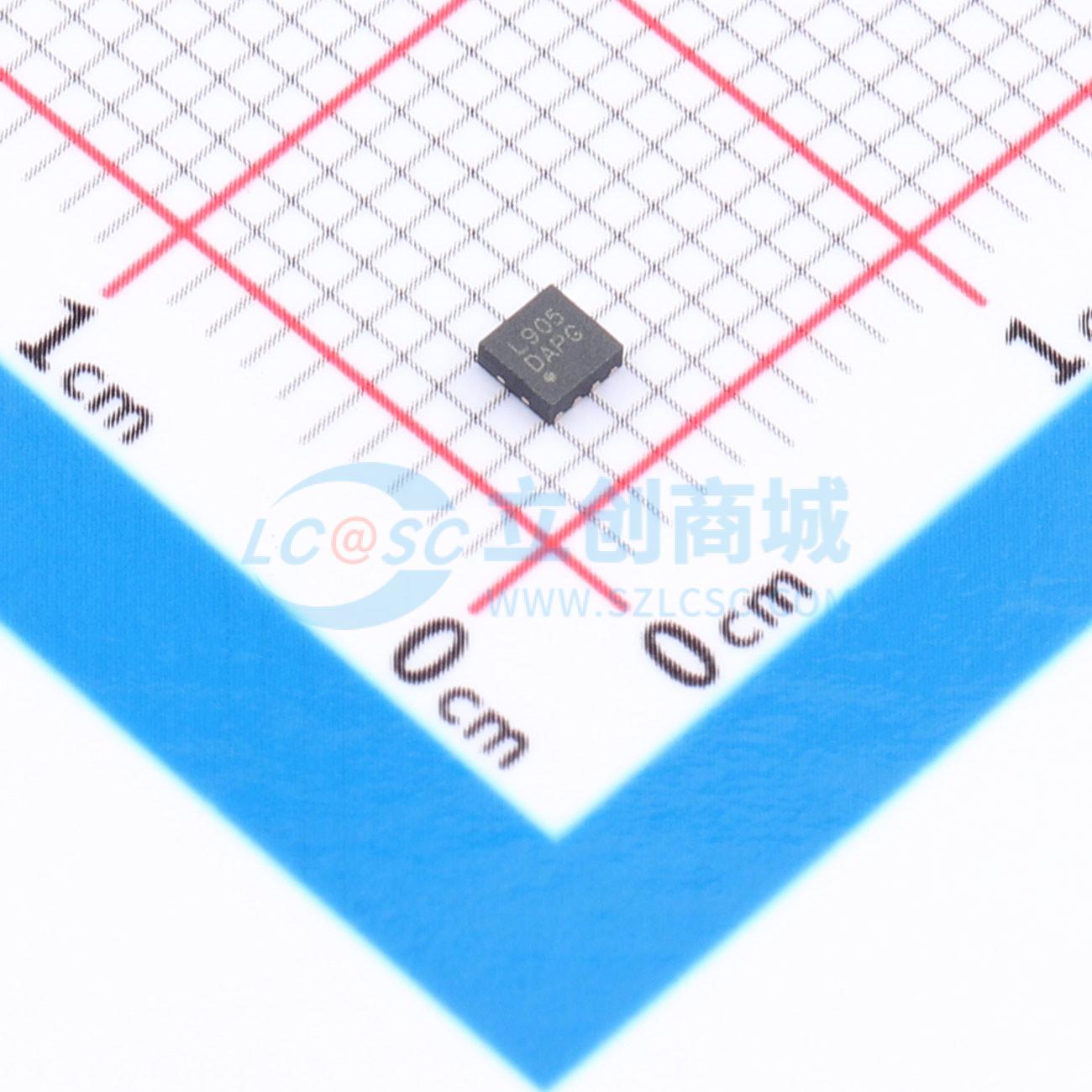

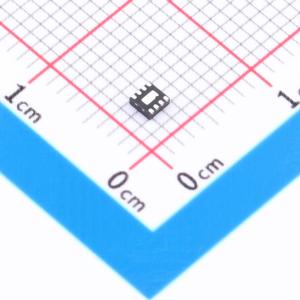

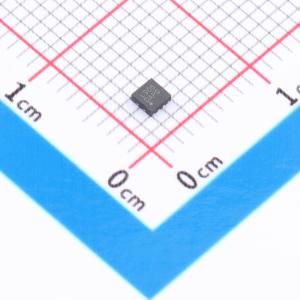

TPL9053AD-DF4R

500 mA、高电源抑制比、超低噪声LDO稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPL9053系列产品是500 mA高电源抑制比（PSRR）、超低噪声、低压差线性稳压器，具有高输出精度。TPL9053系列产品支持通过外部电阻分压器实现0.6 V至5.3 V的可调输出电压范围，并且在使用4.7 μF或更大的陶瓷输出电容时能保持稳定。TPL9053系列产品具有高电源抑制比，在1 kHz时为89 dB，且噪声超低，均方根值仅为5.7 μV
品牌名称: 3PEAK(思瑞浦)
商品型号: TPL9053AD-DF4R
商品编号: C7434837
商品封装: DFN-8(2x2)
包装方式: 编带
商品毛重: 0.047克(g)

商品参数

商品概述

TPL9053系列产品是一款输出精度高的500 mA高PSRR、超低噪声、低压差线性稳压器。该系列产品支持通过外部电阻分压器实现0.6 V至5.3 V的可调输出电压范围，搭配4.7 μF或更大的陶瓷输出电容可保持稳定。 TPL9053系列产品具有高PSRR，在1 kHz时可达89 dB，输出电压噪声低至5.7 μV_RMS。这些特性使TPL9053系列产品非常适合前级电源噪声较大的对噪声敏感的应用，如高性能模拟设备或高清成像设备。输出短路保护和热过载保护电路提高了重载条件下的可靠性。 TPL9053系列产品采用2x2 DFN-8封装，保证工作结温范围（T_J）为–40℃至+125℃。

商品特性

输入电压范围：1.7 V至5.5 V
输出电压范围：0.6 V至5.3 V
在线性调整率、负载调整率和工作温度范围内，输出精度为±1.5%
最大输出电流：500 mA
低压差电压：500 mA时典型值为150 mV
高PSRR：1 kHz时为89 dB；100 kHz时为63 dB；1 MHz时为55 dB
输出电压噪声：5.7 μV_RMS
出色的瞬态响应
搭配4.7 μF或更大的陶瓷输出电容可保持稳定
过流和过温保护
输出反向电流保护
结温范围：–40℃至+125℃
封装选项：2x2 DFN-8

应用领域

便携式和电池供电设备
手机和平板电脑
数码相机和音频设备电源
视频监控

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	600mV~5.3V
	输出电流	500mA
	电源纹波抑制比(PSRR)	89dB@(1kHz)

	属性	参数值
	压差	150mV@(500mA)
	静态电流(Iq)	130uA
	噪声	5.7uVrms
	特性	过流保护；反接保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
