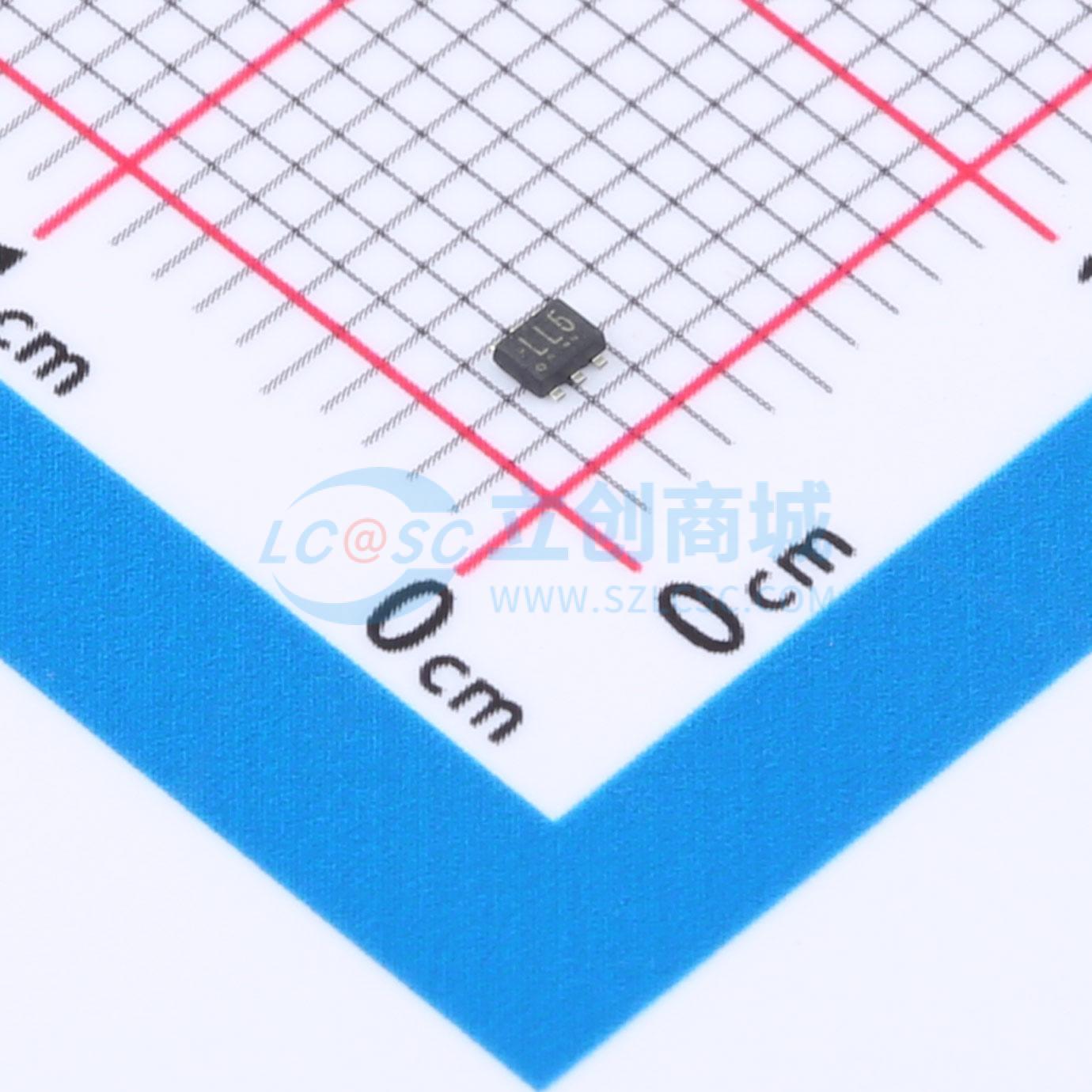

温馨提醒：图片仅供参考，商品以实物为准
SSM6L14FE(TE85L,F)
SSM6L14FE(TE85L,F)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- SSM6L14FE(TE85L,F)
- 商品编号
- C7434848
- 商品封装
- SOT-563(SOT-666)
- 包装方式
- 编带
- 商品毛重
- 0.010833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 20V；20V | |
| 连续漏极电流(Id) | 720mA；800mA | |
| 导通电阻(RDS(on)) | 185mΩ@4.5V；250mΩ@4.5V | |
| 阈值电压(Vgs(th)) | 1V；1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 1.76nC；2nC | |
| 输入电容(Ciss) | 110pF；90pF | |
| 反向传输电容(Crss) | 15pF；20pF | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 28pF；21pF | |
| 栅极电压(Vgs) | ±10V；±8V |
商品特性
- N沟道:1.5V驱动
- P沟道:1.5V驱动
- N沟道、P沟道二合一
- 低导通电阻 Q1 N沟道:RDS(ON) = 330 m Ω(最大值)(@VGS = 2.5V)
- RDS(ON) = 240 m Ω(最大值)(@VGS = 4.5V)
- Q2 P沟道:RDS(ON) = 440 m Ω(最大值)(@VGS = -2.5V)
- RDS(ON) = 300 m Ω(最大值)(@VGS = -4.5V)
- 重量:3.0 mg(典型值)
应用领域
- 电源管理开关应用
- 高速开关应用
