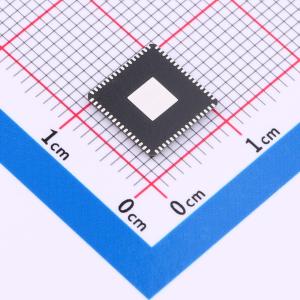

  • WGI210AT S LJXR商品缩略图

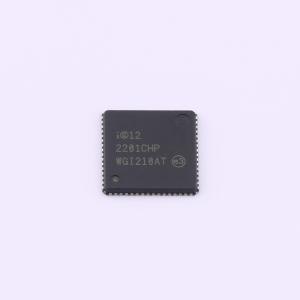

  • WGI210AT S LJXR商品缩略图
  • WGI210AT S LJXR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

WGI210AT S LJXR

Intel 以太网控制器 I210

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
Intel Ethernet Controller I210 支持 PCIe v2.1,集成非易失性存储器 (iNVM),支持 IEEE 802.3az 能效以太网 (EEE) 和音频视频桥接 (AVB) 等功能。
品牌名称
Intel/Altera
商品型号
WGI210AT S LJXR
商品编号
C7433263
商品封装
QFN-64(9x9)​
包装方式
托盘
商品毛重
0.18克(g)

商品参数

属性参数值
商品目录以太网控制器
MAC接口SGMII;PCIe
工作电压3.3V;900mV
集成PHY是
属性参数值
工作温度0℃~+70℃
通信接口SPI;JTAG;I2C
以太网速率标准10BASE-T;100BASE-TX;1000BASE-T
功能特性可编程LED指示;低功耗模式;支持VLAN过滤;支持IEEE1588;唤醒功能

商品概述

英特尔以太网控制器I210(I210)是一款单端口、紧凑型、低功耗组件,支持千兆以太网(GbE)设计。I210提供了一个完全集成的GbE媒体访问控制(MAC)、物理层(PHY)端口以及一个可连接外部PHY的SGMII/SerDes端口。I210支持PCIExpress[PCIev2.1(2.5GT/s)]。 I210可通过集成PHY实现1000BASE-T。它可用于服务器系统配置,如机架式或立式服务器,适用于附加网卡或主板集成局域网(LOM)设计。另一种可能的系统配置是用于刀片服务器,作为LOM或夹层卡。它还可用于嵌入式应用,如交换机附加卡和网络设备。

商品特性

  • 小封装:9x9 毫米
  • PCIe v2.1 (2.5 GT/s) x1,带开关稳压器 (iSVR)
  • 集成非易失性存储器 (iNVM)
  • 三款单端口产品型号:SerDes、铜缆、铜缆 IT
  • 经济型产品(英特尔以太网控制器 I211)
  • 高级特性:
  • 商业温度范围 0 至 70 ℃ 或工业温度范围 -40 至 85 ℃
  • 音视频桥接
  • IEEE 1588/802.1AS 精确时间同步
  • IEEE 802.1Qav 流量整形器(带软件扩展)
  • 巨型帧
  • 中断调节、VLAN 支持、IP 校验和卸载
  • PCIe OBFF(优化缓冲区刷新/填充),用于改善系统电源管理
  • 四个发送队列和四个接收队列
  • RSS 和 MSI - X,用于降低多核系统中的 CPU 利用率
  • 高级电缆诊断、自动 MDI - X
  • ECC – 数据包缓冲区中的纠错内存
  • 四个软件可定义引脚 (SDP)

应用领域

  • 服务器系统配置,如机架式或基座式服务器
  • 附加网卡或主板集成局域网 (LOM) 设计
  • 作为 LOM 或夹层卡的刀片服务器
  • 嵌入式应用,如交换机附加卡和网络设备
