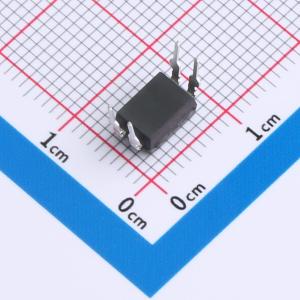

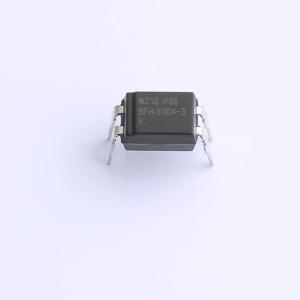

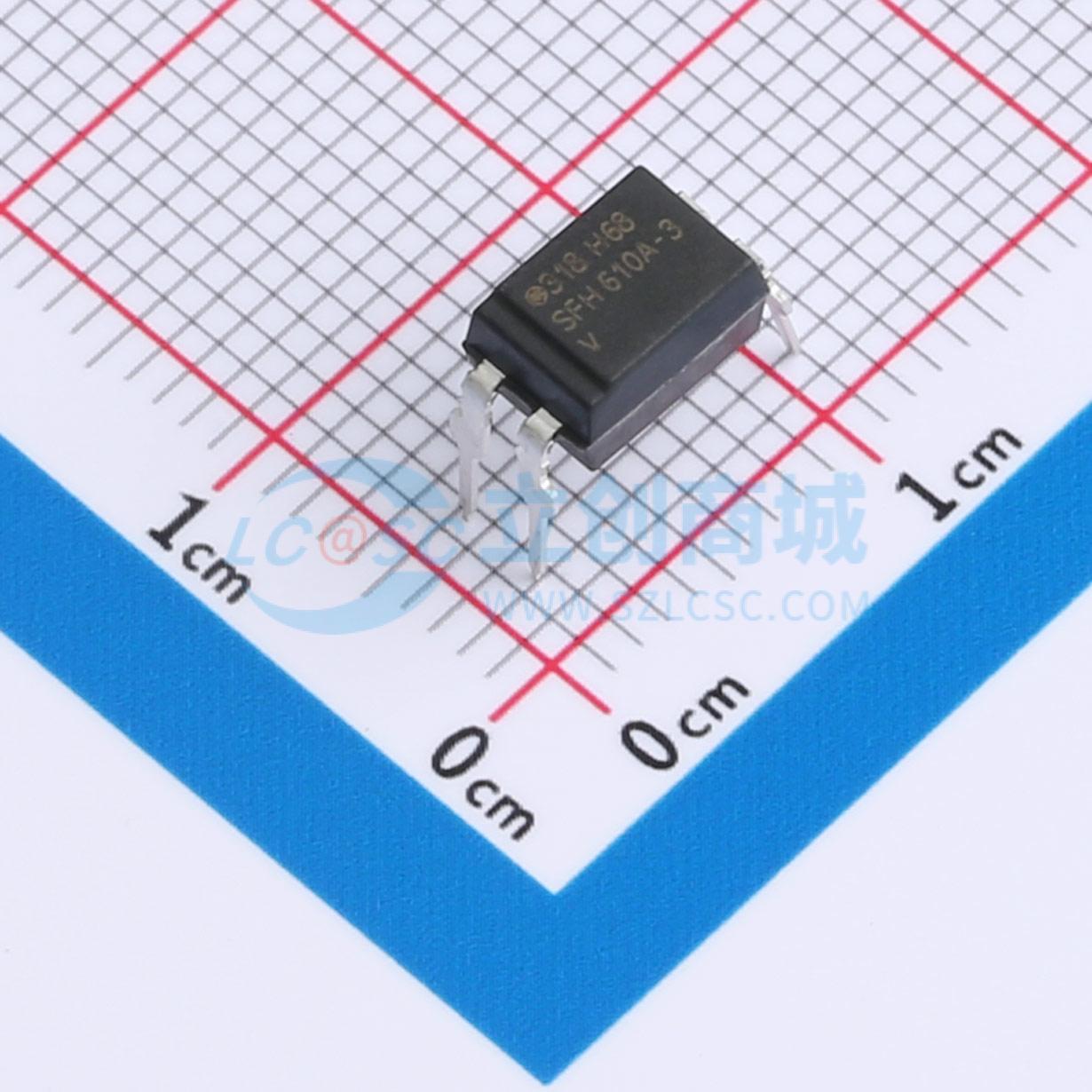

温馨提醒：图片仅供参考，商品以实物为准
SFH610A-3
DC 5.3kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有高电流传输比、低耦合电容和高隔离电压。耦合器件由砷化镓红外二极管发射器和硅平面光电晶体管探测器组成，采用塑料DIP-4或SMD封装。用于两个电气隔离电路之间的信号传输。耦合器可端部堆叠，间距为2.54mm。选项6和选项8可实现大于8.0mm的爬电距离和电气间隙，该版本符合IEC 60950（DIN VDE 0805）标准，适用于最高400VRMS或直流的工作电压。
- 品牌名称
- VISHAY(威世)
- 商品型号
- SFH610A-3
- 商品编号
- C7433255
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5.3kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 250mV@10mA,2.5mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 2us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 200% | |
| 正向电流(If) | 60mA |
商品概述
SFH610A和SFH6106具有高电流传输比、低耦合电容和高隔离电压的特点。这些耦合器采用GaAs红外二极管发射器，与硅平面光电晶体管探测器进行光耦合，并封装在塑料DIP - 4或SMD封装中。 这些耦合器件用于两个电气隔离电路之间的信号传输。 这些耦合器可端部堆叠，间距为2.54 mm。 选择6和选择8可实现> 8.0 mm的爬电距离和电气间隙。此版本符合IEC 60950（DIN VDE 0805）标准，在最高400 VRMS或直流的工作电压下具有加强绝缘性能。
商品特性
- 正向电流相关的良好CTR线性度，无铅
- 隔离测试电压5300 VRMS
- 高集电极 - 发射极电压，VCEO = 70 V
- 低饱和电压，符合RoHS标准
- 快速开关时间
- 低CTR衰减
- 温度稳定性好
- 低耦合电容
- 可端部堆叠，间距0.100"（2.54 mm）
- 高共模干扰抗扰度
