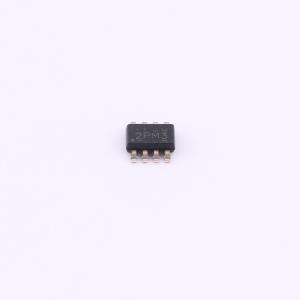

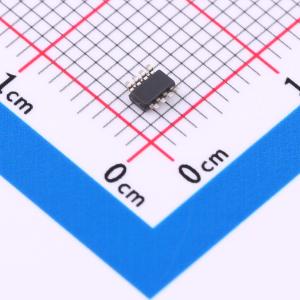

INA241B1IDDFR

INA241x是一款超精密双向电流检测放大器，可在 -5 V至110 V的宽共模范围内测量分流电阻两端的电压降，且与电源电压无关。通过低失调电压（最大±10 μV）、小增益误差（最大±0.01%）和高直流共模抑制比（典型值166 dB）的组合实现高精度电流测量。INA241x专为开关系统中的高压双向测量而设计，该系统在器件输入处会出现较大的共模电压瞬变。INA241x内部增强的PWM抑制电路可确保由于输入处的共模电压转换而在输出端产生的信号干扰最小。 INA241x采用2.7 V至20 V单电源供电，电源电流为2.5 mA。INA241x提供五种增益选项：10 V/V、20 V/V、50 V/V、100 V/V和200 V/V。多种增益选项可在可用的分流电阻值和宽输出动态范围要求之间进行优化。 INA241x的工作温度范围为 -40°C至 +125°C。

• 针对受开关共模电压影响的系统优化的增强型PWM抑制
• 支持高达125 kHz的开关频率
• 宽共模电压：
  • 工作电压： -5 V至 +110 V
  • 耐受电压： -20 V至 +120 V
• 双向工作
• 高小信号带宽：1.1 MHz（所有增益下）
• 压摆率：8 V/µs
• 阶跃响应稳定到1%的时间：1 µs
• 出色的共模抑制比：
  • 直流共模抑制比166 dB
  • 100 kHz时交流共模抑制比104 dB
  • 1 MHz时交流共模抑制比89 dB
• 精度：
  • 增益误差（最大）：
    • A版本：±0.01%，±1 ppm/°C漂移
    • B版本：±0.1%，±5 ppm/°C漂移
  • 失调电压（最大）：
    • A版本：±10 μV，±0.1 μV/°C漂移
    • B版本：±150 μV，±0.5 μV/°C漂移
• 可用增益：
  • INA241A1、INA241B1：10 V/V
  • INA241A2、INA241B2：20 V/V
  • INA241A3、INA241B3：50 V/V
  • INA241A4、INA241B4：100 V/V
  • INA241A5、INA241B5：200 V/V
• 封装选项：SOT23 - 8、VSSOP - 8、SOIC - 8、VSSOP - 10

• 电机驱动器
• 螺线管和执行器
• 注塑机
• 无绳电动工具
• 医用无绳工具
• 无人机螺旋桨速度控制
