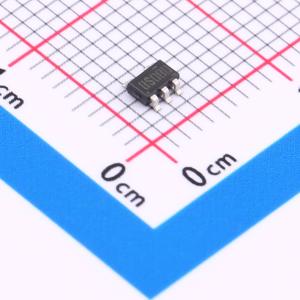

温馨提醒：图片仅供参考，商品以实物为准
NC7ST08M5X
TinyLogic HST 双输入与门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是单2输入高性能CMOS与门，具有TTL兼容输入。先进的硅栅CMOS制造工艺确保高速和低功耗电路运行。ESD保护二极管可保护输入和输出。高增益电路提供高抗噪性，降低对输入边沿速率的敏感性。TTL兼容输入便于TTL与NMOS/CMOS接口。器件性能与MM74HCT类似，但输出电流驱动能力是HC/HCT的1/2。
- 品牌名称
- YONGYUTAI(永裕泰)
- 商品型号
- NC7ST08M5X
- 商品编号
- C7433854
- 商品封装
- SOT-153
- 包装方式
- 编带
- 商品毛重
- 0.037333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 2 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 2mA | |
| 拉电流(IOH) | 2mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 4.4V~4.5V | |
| 输出低电平(VOL) | 100mV | |
| 系列 | 7ST | |
| 传播延迟(tpd) | 6ns@5V,15pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
