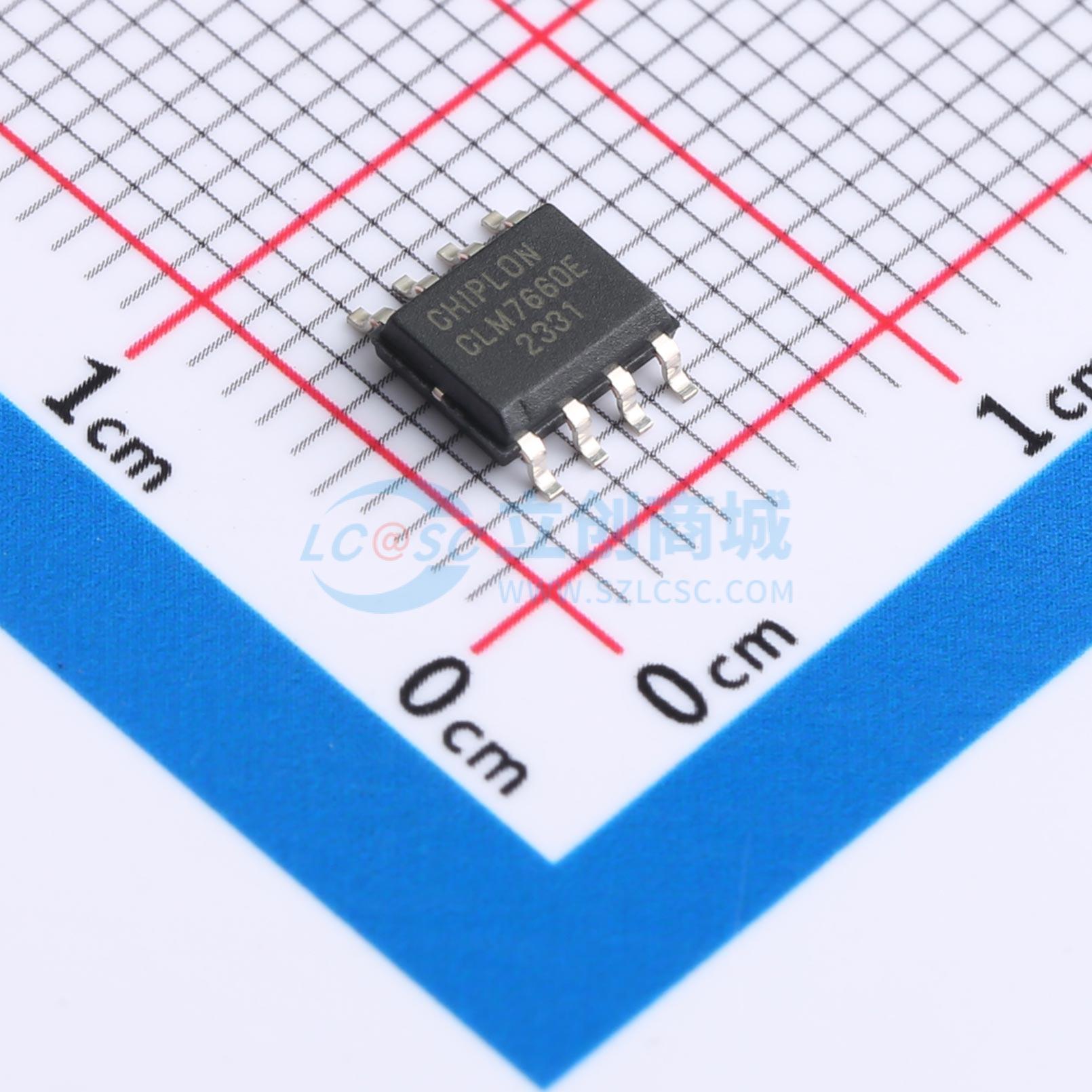

温馨提醒：图片仅供参考，商品以实物为准
CLM7660ESA+T
IC REG CHARG PUMP INV 20MA SOIC-8
- 描述
- CLM1044和CLM7660是单片集成电路，是一种CMOS开关电容式电压变换器，用来产生输出电压，如产生负电压、正电压倍增、分压，或使输入电压增加。CLM1044和CLM7660的引脚与工业级CLM7660和LTC1044兼容。芯片在1.5V到10V的电压范围内和没有外部二极管的条件下，可正常工作（在允许温度下）。
- 品牌名称
- CHIPLON(启珑)
- 商品型号
- CLM7660ESA+T
- 商品编号
- C7433353
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 2.062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 1.5V~10V | |
| 静态电流(Iq) | 200uA | |
| 输出电阻 | 55Ω |
| 属性 | 参数值 | |
|---|---|---|
| 能量效率 | 98% | |
| 开关频率 | 10kHz | |
| 工作温度 | -40℃~+85℃ |
商品概述
CLM1044和CLM7660是单片集成电路，是一种CMOS开关电容式电压变换器，用来产生输出电压，如产生负电压、正电压倍增、分压，或使输入电压增加。CLM1044和CLM7660的引脚与工业级CLM7660和LTC1044兼容。芯片在1.5V到10V的电压范围内和没有外部二极管的条件下，可正常工作（在允许温度下）。其输出电压下降0.5V，电流减少10mA。CLM1044有一个BOOST引脚，此引脚可以提高振荡器频率到音频频带以上，并减少外部电容的容量要求。
CLM1044/CLM7660芯片有低静态电流和高效两大特点。该芯片集成了片上振荡器控制电路和四个功率MOSFET开关。应用包括将 +5V 逻辑电源转换为 -5V 电源，并为模拟电路供电。对于更多应用所需的供电要求，CLM660可以分压为100mA且小于0.65V的压差。
商品特性
- 采用微型μCLM封装
- 工作电压范围为1.5V至10.0V
- 典型功率转换效率为98%
- 负电压、正电压倍增、分压，或使输入电压增加
- BOOST引脚增加开关频率(CLM1044)
- 电压为5V时，空载供电电流最大值为200μA
- 高电压工作无需外部二极管
应用领域
- 将 +5V 逻辑供电转换为 -5V 供电电源
- 个人通信设备
- 便携式电话
- 运算放大器供电电源
- EIA/TIA - 232E和EIA/TIA - 562供电
- 数据采集系统
- 手持式仪器
- 仪表板
