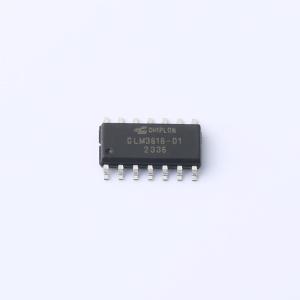

CLM3616-01

CLM3616是一款用于可调光LED灯具的两级高性能AC/DC离线式电源控制器。它采用先进的数字控制技术来检测调光器类型和相位，可提供动态阻抗以连接调光器，同时控制LED亮度。CLM3616采用Dialog独特的数字无闪烁（FlickerlessTM）技术，可消除整个调光范围内的可见闪烁，并将低频输出纹波电流降至最低。 凭借先进的调光器检测技术，CLM3616可与大多数墙壁调光器配合使用，包括前沿调光器（R型或R - L型）和后沿调光器（R - C型）。此外，CLM3616的逐周期波形分析技术可实现快速的调光器设置响应。当线路上没有调光器时，CLM3616可优化功率因数，并将交流线路的电流谐波失真降至最低。 CLM3616通过Dialog的EZ - EMI技术简化EMI滤波器，从而减少了外部元件数量。智能调光器检测技术无需使用大功率泄放电阻。此外，CLM3616的数字控制环路无需环路补偿元件即可保持稳定的整体运行条件。

• 隔离/非隔离离线式120VAC/230VAC LED驱动器，输出功率高达12W
• 宽线频率范围（45Hz至66Hz）
• 符合IEC61000 - 3 - 2要求
• 总谐波失真<15%，功率因数PF>0.95
• 广泛的调光器兼容性：前沿调光器、后沿调光器、数字调光器、 occupancy传感器和定时器
• 输出纹波电流低于20%
• 宽调光范围，从1%到100%
• 无闪烁（FlickerlessTM）LED调光
• 谐振控制实现高效率（无调光器时典型值>85%）
• 过温LED电流折返
• 解决方案尺寸小：两级拓扑结构可使用小尺寸的输入和输出滤波电容，最高200kHz的开关频率可使用小尺寸变压器，智能调光器接口无需专用大功率泄放电阻
• 原边精确感应（PrimAccurate™）技术无需光耦反馈
• 精确的LED电流调节（± 5%）
• 快速启动（无调光器时<0.5s）
• 支持热插拔LED模块（Zhaga）
• 兼容NEMA SSL6调光曲线标准
• 支持宽LED输出电压范围
• 多种保护功能：LED开路和短路保护、过流和过温保护、电流检测电阻短路保护、交流线路过压/过频保护

• 功率高达12W的可调光LED retrofit灯
• 功率高达12W的可调光LED镇流器和灯具
