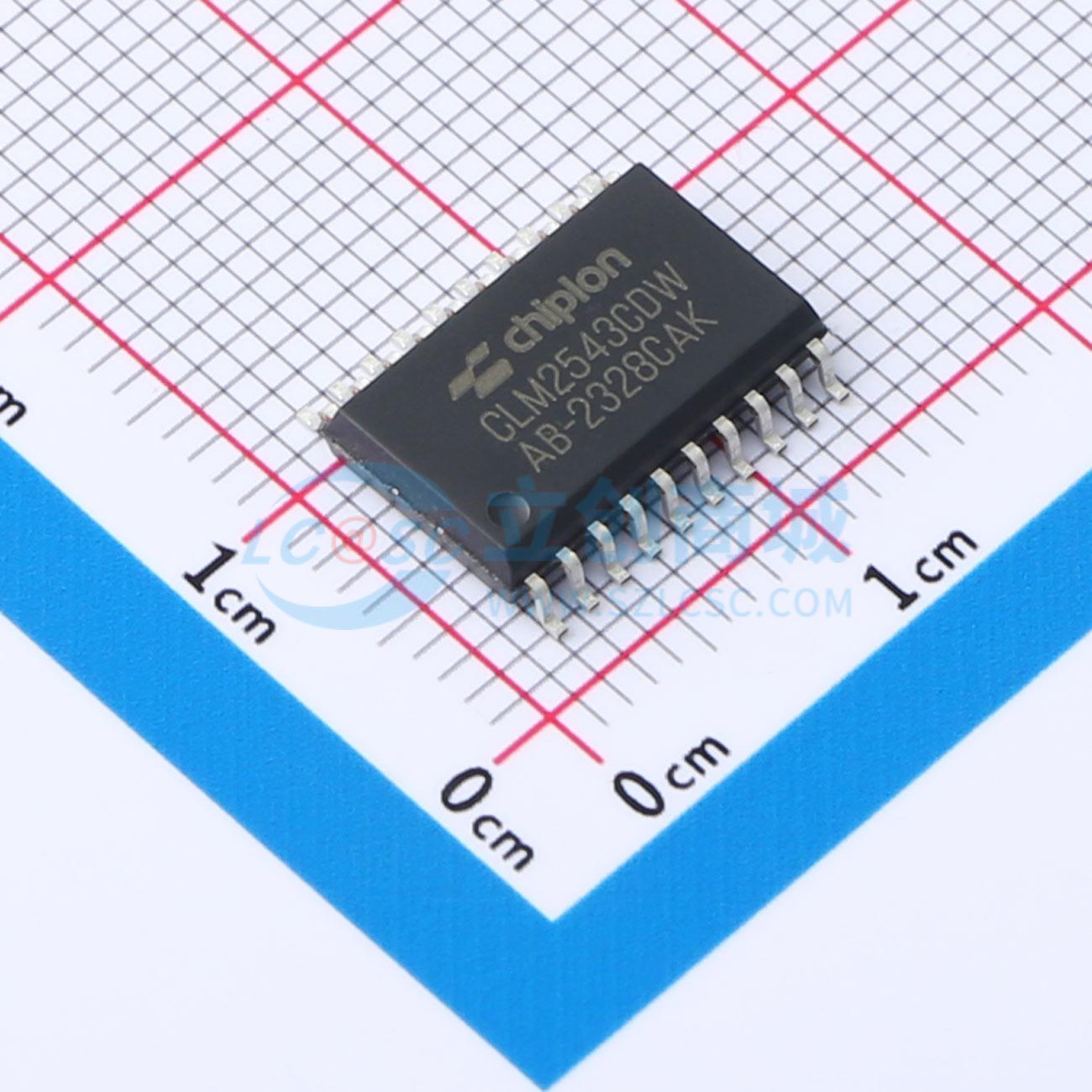

温馨提醒：图片仅供参考，商品以实物为准
CLM2543CDWR
IC ADC 12BIT SAR SOIC-20
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CHIPLON(启珑)
- 商品型号
- CLM2543CDWR
- 商品编号
- C7433327
- 商品封装
- SOIC-20
- 包装方式
- 编带
- 商品毛重
- 1.2626克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 12 | |
| 采样率 | - | |
| 通道数 | 11 | |
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 1LSB | |
| 工作温度 | 0℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | - | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 0MHz~4.1MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR | |
| 静态电流 | 4uA | |
| 功能特性 | 多路复用器；双极性输入 |
商品概述
CLM2543是一款12位开关电容、逐次逼近型模数转换器，具备三个控制输入端，采用简单的3线SPI串行接口，便于与微处理器连接，支持来自上位机的高速数据传输。除了高速转换器和通用控制功能外，该器件还集成了一个片上14通道多路复用器，可从11个外部模拟输入通道或三个内部自测电压中选择其一。采样保持功能自动执行，转换结束时，EOC（转换结束）输出引脚变为高电平，指示转换完成。集成的转换器具有差分高阻抗参考输入，有助于实现比例转换、信号缩放，并能将模拟电路与逻辑电路及电源噪声隔离。其开关电容器设计支持在整个工作温度范围内进行低误差转换。
商品特性
- 12位分辨率模数转换器
- 在工作温度范围内的转换时间为10μs
- 11个模拟输入通道
- 3种内置自检模式
- 内建采样保持功能
- 线性误差最大±1LSB
- 片上系统时钟
- 转换结束输出
- 单极性或双极性输出操作
- 可编程MSB或LSB优先
- 可编程掉电模式
- 可编程输出数据长度
应用领域
- 智能电网
- 新能源发电
- 电力系统
- 电气化铁轨
- 城市轨道交通
