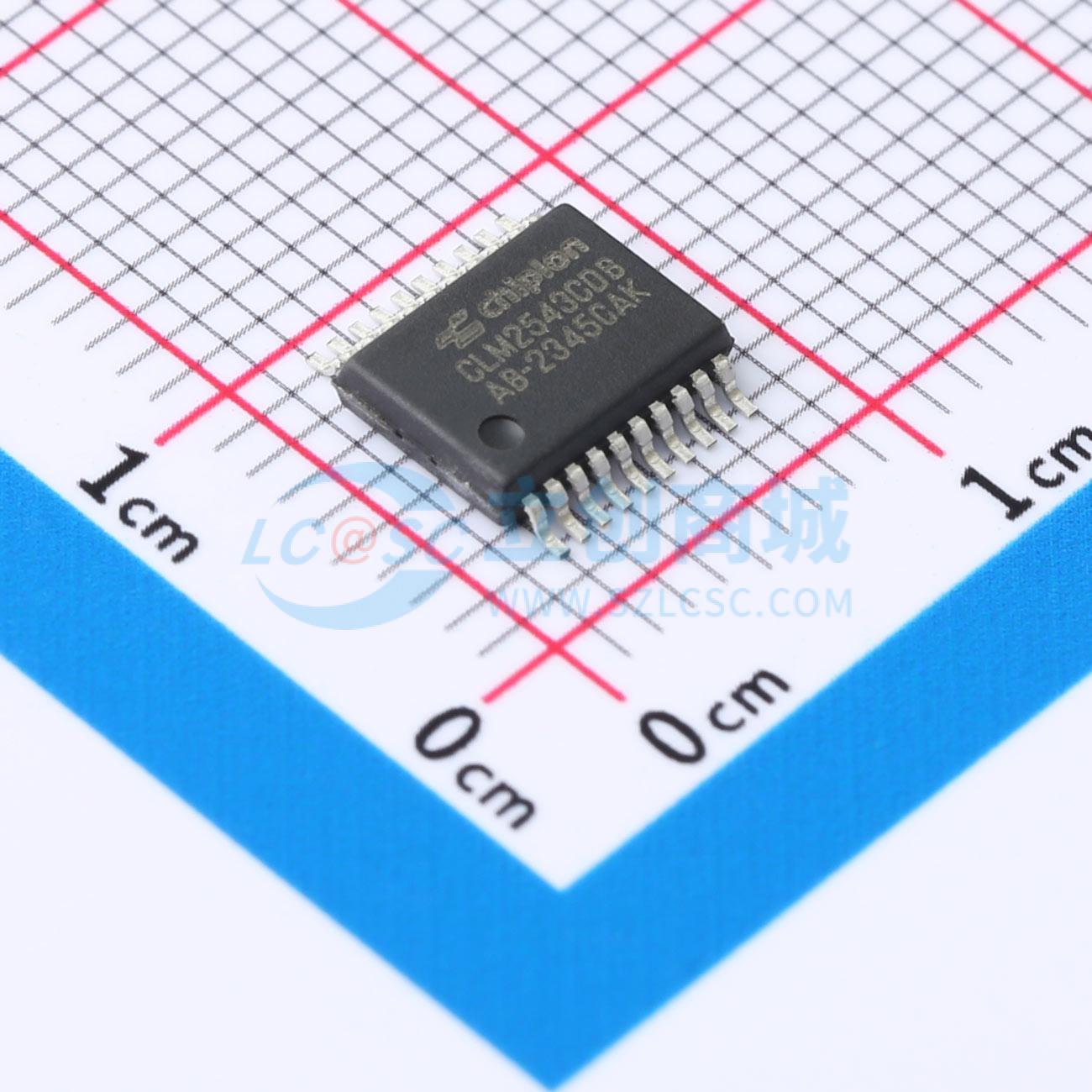

CLM2543CDB

CLM2543和CLM2543I是12位、开关电容、逐次逼近型模数转换器。每个器件具有三个控制输入端口[片选（），输入输出时钟和地址输入（DATA INPUT）]，旨在通过串行3态输出与上位机处理器或外围设备的串行端口进行通信。该器件允许来自上位机的数据进行高速传输。 除了高速转换器和通用控制功能外，该器件还具有片上14通道多路复用器，可以选择11个输入中的任何一个、或三个内部自测电压中的任何一个。采样保持功能是自动的。转换结束时，转换结束（EOC）输出电压变高，表示转换完成。集成在该器件中的转换器具有差分高阻抗参考输入，有助于比例转换、缩放以及将模拟电路与逻辑电路和电源噪声隔离。开关电容器设计允许在整个工作温度范围内进行低误差转换。 CLM2543的工作温度范围为TA = 0°C至70°C。CLM2543I的工作温度范围为TA = -40°C至85°C。CLM2543M的工作温度范围为TA = -55°C至125°C。
