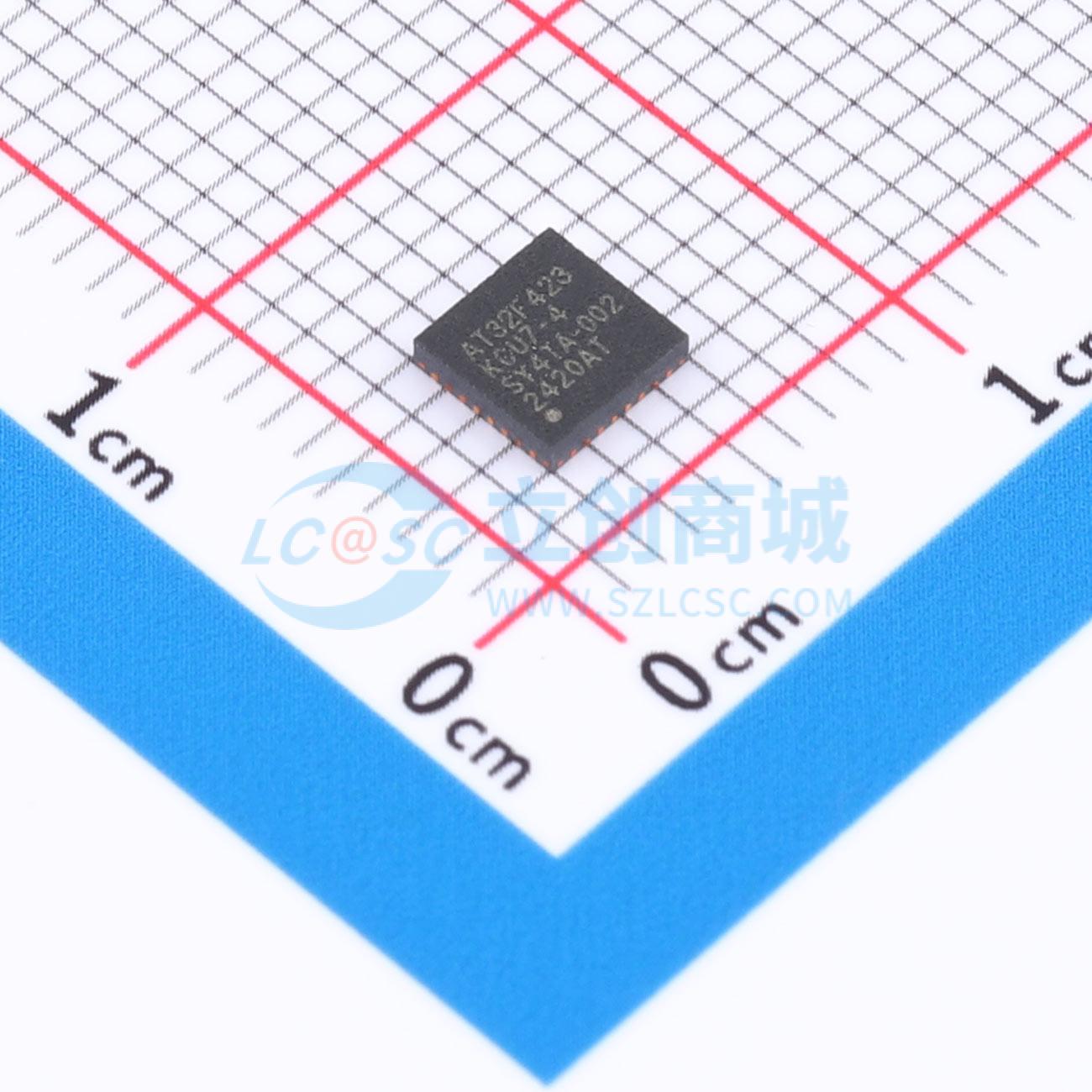

AT32F423KCU7-4

该微控制器基于ARM 32位Cortex-M4内核，集成浮点运算单元（FPU）。它提供64K字节至256K字节的闪存存储器，包含一个20K字节的启动程序代码区，可配置为用户区，并支持sLib（安全库）功能，可将部分主存储区设置为仅能执行、无法读取的代码安全区。此外，还包含高达48K字节的SRAM。芯片集成了带有存储器保护单元（MPU）的CPU，工作频率最高可达150MHz，支持单周期乘法、硬件除法及DSP指令集。它配备一个外部存储器控制器（XMC），支持16位数据总线，可连接PSRAM和NOR存储器，并可作为LCD并口，兼容8080/6800模式。电源管理方面，支持2.4V至3.6V供电，具备上电复位、低电压复位、电源电压监测器功能，并提供多种低功耗模式。时钟系统包含4至25MHz外部晶体振荡器、出厂调校的48MHz内部高速时钟（在25℃时精度达1%，在-40℃至+105℃范围内精度达2.5%）、32kHz外部晶振及内部低速时钟。模拟部分集成一个12位、5.33MSPS的模数转换器，最多24个外部通道，支持硬件过采样；两个12位数模转换器；以及温度传感器和内部参考电压。它包含两个7通道DMA控制器，支持灵活映射。提供多达87个快速GPIO端口，几乎所有端口兼容5V输入，并可映射到16个外部中断。定时器资源丰富，包括1个16位7通道高级定时器、多达8个16位和1个32位通用定时器、2个16位基本定时器、2个看门狗定时器及1个24位系统滴答定时器。增强型实时时钟（ERTC）支持自动唤醒、闹钟、亚秒级精度及硬件日历校准。通信接口包括3个I²C接口、3个SPI接口、8个USART接口、2个CAN接口、1个OTG全速控制器（含片上PHY）及1个红外发射器。其他特性包括CRC计算单元、96位芯片标识码（UID）以及串行线调试和JTAG调试接口。工作温度范围为-40℃至+105℃。提供多种封装选项，包括LQFP100、LQFP64、LQFP48、QFN48、QFN36和QFN32。
