温馨提醒：图片仅供参考，商品以实物为准

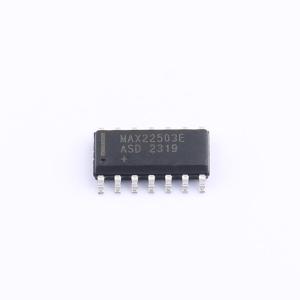

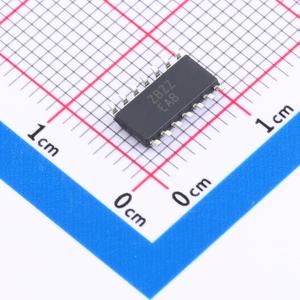

MAX22503EASD+
具有高电快速瞬变脉冲群抗扰度的100Mbps全双工3V/5V RS-485/RS-422收发器
- 描述
- MAX22503E 是一款具备 ESD 保护功能的全双工 RS - 485/RS - 422 收发器，适用于高速通信，最高通信速率可达 100Mbps。该收发器具有较大的接收器迟滞，可实现高抗噪性能并改善信号完整性。集成的热插拔保护和故障安全接收器可确保当输入信号短路或断路时间超过 10μs（典型值）时，接收器输出逻辑高电平
- 商品型号
- MAX22503EASD+
- 商品编号
- C7433252
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 100Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 12.7mA | |
| 通讯模式 | 全双工 |
商品特性
- 高速运行
- 高达100Mbps数据速率
- 高接收器灵敏度
- 宽接收器带宽
- 对称接收器阈值
- 集成保护提高鲁棒性
- -15V至+15V共模范围
- ±15kV ESD保护（人体模型）
- ±7kV IEC61000 - 4 - 2气隙ESD保护
- ±6kV IEC61000 - 4 - 2接触放电ESD保护
- 短路保护驱动器输出
- 适用于多种不同应用的灵活性
- 3V至5.5V电源范围
- 最大5μA低关断电流
- 提供14引脚SOIC封装
- -40℃至+125℃工作温度范围
应用领域
- 运动控制
- 编码器接口
- 现场总线网络
- 工业控制系统
- 背板总线
