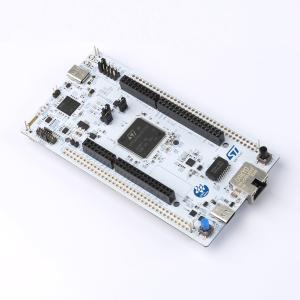

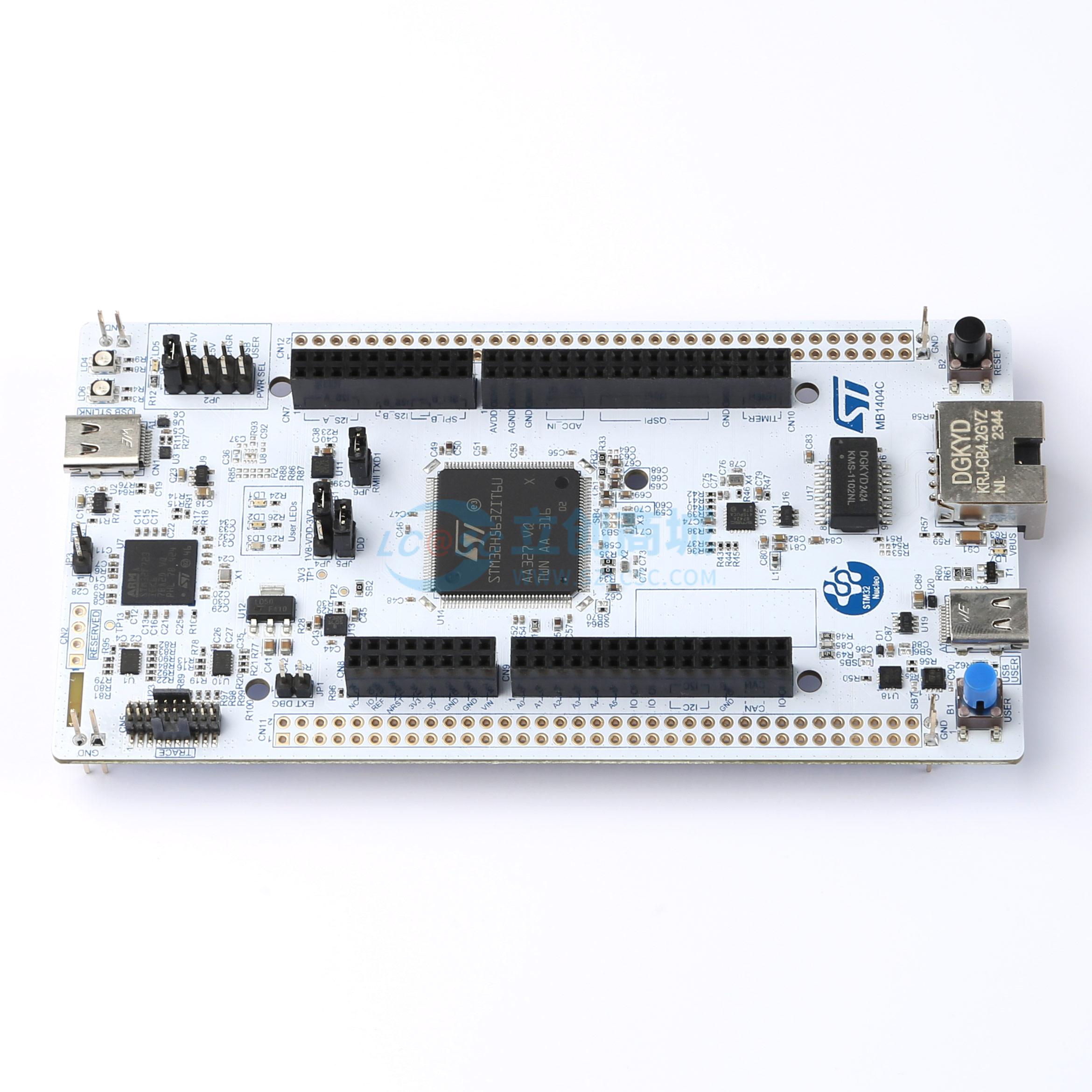

NUCLEO-H563ZI

STM32 Nucleo-144 开发板

描述: 该板为用户提供了一种经济实惠且灵活的方式,让用户通过选择STM32微控制器提供的各种性能和功耗特性组合,来尝试新的概念并构建原型。对于兼容的电路板,内部或外部开关模式电源(SMPS)可显著降低运行模式下的功耗。ST Zio连接器扩展了ARDUINO Uno V3的连接性,ST morpho扩展接头为Nucleo开放式开发平台提供了一种简便的方法,可通过各种专用扩展板扩展其功能。该板集成了ST LINK调试器/编程器,无需任何单独的探头。该板配有STM32综合免费软件库和STM32Cube MCU软件包中的示例。
品牌名称: ST(意法半导体)
商品型号: NUCLEO-H563ZI
商品编号: C7433242
包装方式: -
商品毛重: 111.7克(g)

商品参数

参数完善中

商品概述

STM32 Nucleo-144开发板为用户提供了一种经济实惠且灵活的方式，可通过选择STM32微控制器提供的各种性能和功耗特性组合来尝试新概念和构建原型。对于兼容的开发板，内部或外部SMPS可显著降低运行模式下的功耗。ST Zio连接器（扩展了ARDUINO® Uno V3连接性）和ST morpho接头为Nucleo开放式开发平台扩展功能提供了便捷方式，可搭配多种专用扩展板使用。STM32 Nucleo-144开发板无需单独的调试探针，因为它集成了ST-LINK调试器/编程器。它随附STM32Cube MCU软件包中提供的全面免费软件库和示例。

商品特性

通用特性：
- 采用LQFP144封装的STM32微控制器
- 3个用户LED
- 2个用户按钮和复位按钮
- 32.768 kHz晶体振荡器
- 板载连接器：SWD、ST Zio扩展连接器（含ARDUINO® Uno V3）、ST morpho扩展连接器
- 灵活的供电选项：ST-LINK USB VBUS、USB连接器或外部电源
- 板载ST-LINK调试器/编程器，具有USB重新枚举功能（支持大容量存储、虚拟COM端口和调试端口）
- 随附STM32Cube MCU软件包中的全面免费软件库和示例
- 支持多种集成开发环境（IDEs），包括IAR Embedded Workbench®、MDK-ARM和STM32CubeIDE
板载专用特性：
- 外部或内部SMPS，用于生成V_core逻辑电源
- 符合IEEE-802.3-2002标准的以太网
- USB OTG全速或SNK/UFP（全速或高速模式，取决于USB连接器类型）
- 板载连接器：带Micro-AB或USB Type-C的USB接口、以太网RJ45接口

应用领域

原型开发
新概念测试
使用专用扩展板扩展Nucleo开放式开发平台的功能
基于STM32微控制器的功能验证与调试
快速构建嵌入式系统原型
