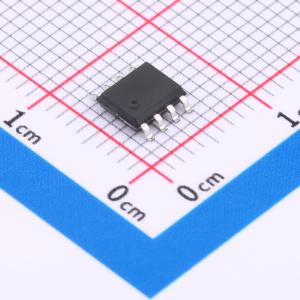

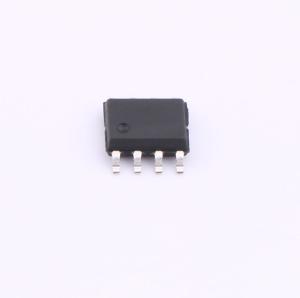

CN706T

CN705/706/707/708/813 系列微处理器复位电路主要用于微处理的电源和电池电压的监测。该系列电路集成有微处理器复位电路、看门狗电路、手动复位电路和一个阈值为 1.22 伏的电源掉电电压比较器，降低了系统的复杂性和外围元器件的数目，提高了系统的可靠性。

该系列微处理器复位电路提供几种功能选择。每个器件都能在电源电压低于复位阈值时产生一个复位信号。此外，CN705/706/813 还有一个定时为 1.6 秒的独立看门狗电路；CN707/708 同时提供低有效和高有效的复位信号，但是没有看门狗电路。CN813 除了提供高电平有效的复位信号外，其它功能与 CN705/706 完全一样。

CN705/706/707/708/813 系列微处理器复位电路非常适合应用于汽车电子，计算机，控制器和智能仪表等领域。本系列所有器件都采用 8 管脚小外形封装（SOP8）。

CN705/706/707/708/813 系列电路主要用于监测微处理器、微控制器、存储器等数字电路的电源，确保它们运行在可知的状态。应用该系列电路可以大大降低系统的复杂度和外围元器件的数目，从而提高系统的可靠性。

• 复位信号在电源电压低至 1.15 伏时仍能维持可靠输出
• 精确的电压监测功能，复位阈值从 2.6 伏到 5.0 伏，每 0.1 伏一档
• 低工作电流：5V 时典型值 52 微安
• 复位脉冲宽度典型值 200 毫秒
• 独立的看门狗电路，定时时间典型值为 1.6 秒
• 提供电源掉电或者电池电压过低比较器
• 与业界标准的 705/706/707/708/813 管脚排列、功能兼容
• 8 管脚小外形封装（SOP8）

• 计算机
• 控制器
• 智能仪器
• 汽车系统
