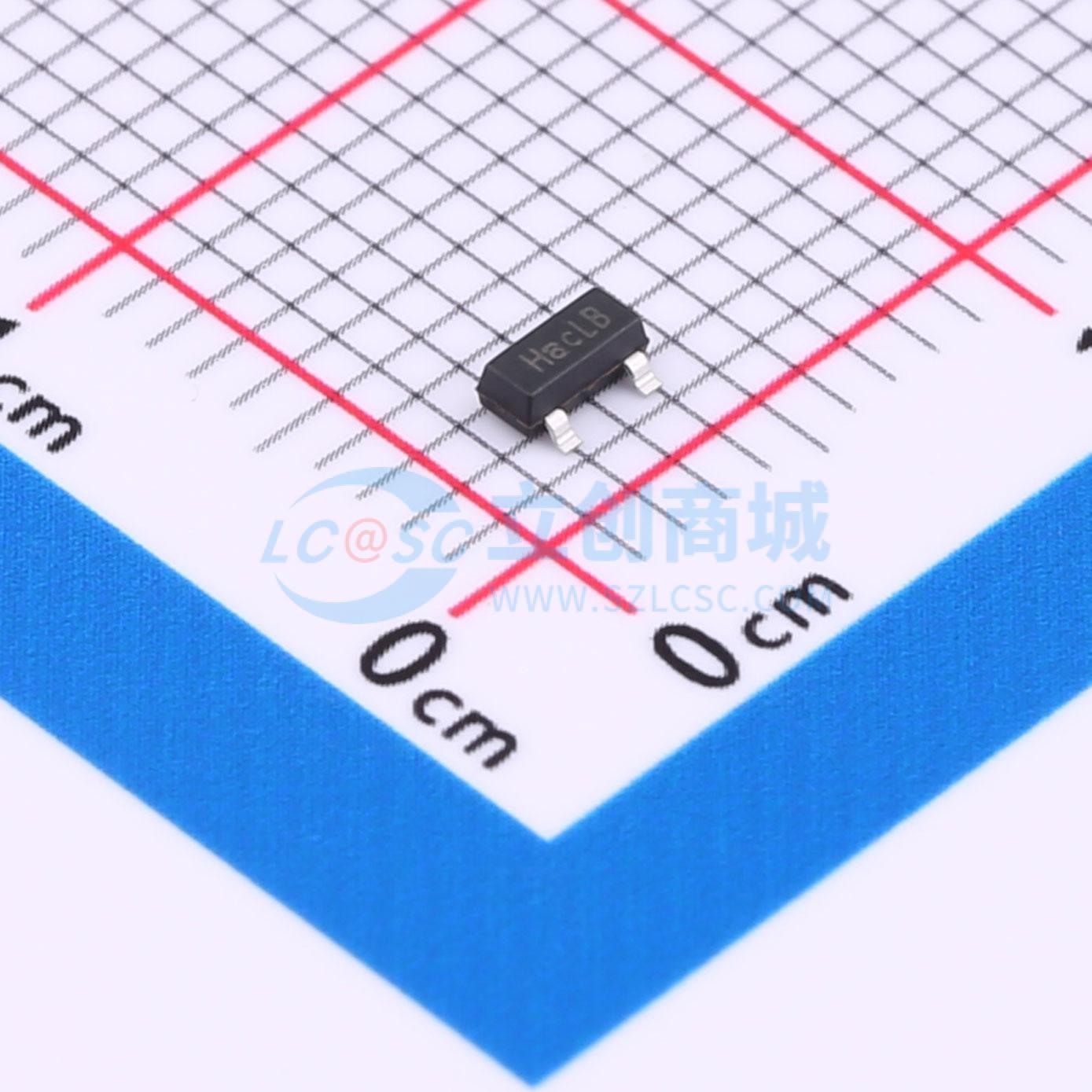

YX2118A30S023BARC2

PFM同步DC-DC升压转换器

描述: YX2118是一款采用CMOS工艺制造的低静态电流的PFM开关型DC-DC升压转换器。该芯片通过特有的电路结构极大的改善了开关电路固有的噪声问题，减小了其对周围电路的干扰。输出电压为12.0~5.0V，振荡频率为350KHz（典型值）。
品牌名称: 裕芯
商品型号: YX2118A30S023BARC2
商品编号: C7431226
商品封装: SOT23
包装方式: 编带
商品毛重: 0.039667克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(1)输出5V以内方案

商品参数

商品概述

一款采用CMOS工艺制造的低静态电流的PFM开关型DC-DC升压转换器。该芯片通过特有的电路结构极大的改善了开关电路固有的噪声问题，减小了其对周围电路的干扰。输出电压为12.0~5.0V，振荡频率为350KHz（典型值）。内置开关晶体管，其外围仅需要两个元件：电感和电容。带使能端的具有关断功能，可使芯片损耗达到最小。适用于低噪声、较大电流的电池供电设备。

商品特性

低功耗：12uA
高效率：95%
输入电压范围：0.9~5V
输出电压范围：2.0~5.0V
输出电压高精度：±%
低纹波低噪声
最大工作频率：350KHz（典型值）
封装类型：SOT23-3L、SOT23-5、SOT23、SOT89-3、TO92

应用领域

用于电池供电设备的电源
无线鼠标、无线键盘、照相机、摄像机、VCR、PD手持电话、电动玩具等便携式设备的电源
要求提供电压比电池所能提供电压高的设备的电源部分

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	900mV~5V
	输出电压	2V~5V
	输出电流	600mA
	开关频率	350kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	12uA
	开关管(内置/外置)	内置
	输出类型	固定
