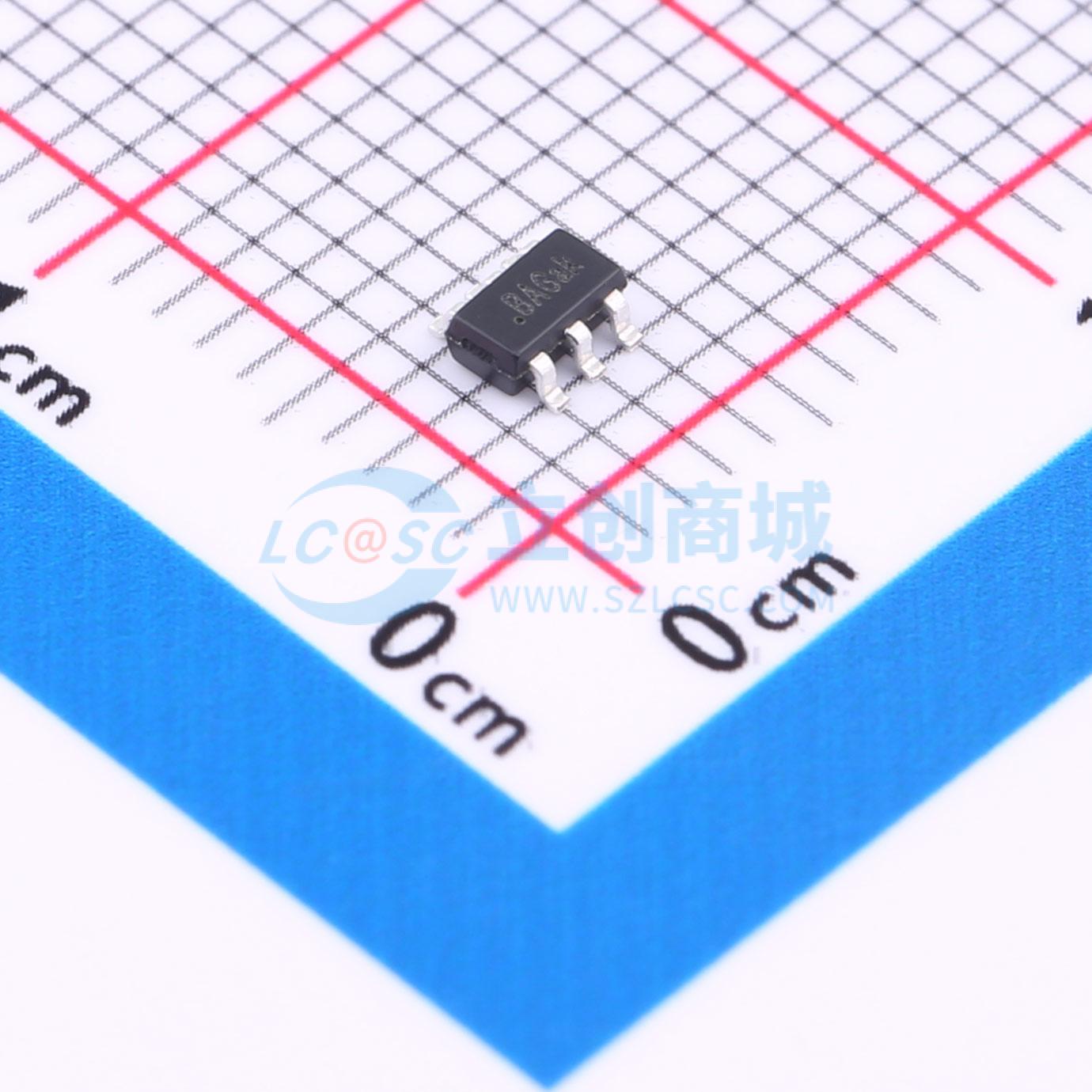

YX6012ST26R

3W HB-LED驱动芯片

描述: 恒流驱动 YX6012是一款大功率高亮度LED驱动芯片，可以提供1A的电流驱动3W的LED。具有高效率，低功耗等特点，适用于电池供电的LED照明设备。YX6012具有开路保护和过温保护。
品牌名称: 裕芯
商品型号: YX6012ST26R
商品编号: C7431233
商品封装: SOT23-6
包装方式: 编带
商品毛重: 0.048967克(g)

商品参数

商品概述

YX6012是一款大功率高亮度LED驱动芯片，可以提供1A的电流驱动3W的LED。具有高效率，低功耗等特点，适用于电池供电的LED照明设备。YX6012具有开路保护和过温保护。YX6012需要使用两颗10uF（或者更大）的瓷片电容，来保证电路性能的稳定。YX6012可工作于 -40°C~85°C。

YX6012是一款升压DC-DC转换器，可提供稳定的输出电流。其开关频率为恒定的1.0MHz，允许使用较小值的外部电感和电容。

YX6012主要是应用于一节或两节干电池，负载LED驱动电流可达1A。其LED电流可通过外部电流检测电阻Rs连接反馈引脚（FB）与接地之间进行编程。95mV的低反馈电压降低了功率损耗。其内部集成1.8A，100mΩ的NMOS开关管，可保证即使在重负载时仍有很高的工作效率。在关机模式下，反馈电阻Rs和负载完全断开连接，静态电流可低至1uA以下。

商品特性

1A最大输出电流
95mV的低反馈电压
低静态电流
LED开路保护
过温保护
无铅封装

应用领域

LED照明系统
自行车灯
LED射灯
强光手电筒
数码相机闪光灯

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	900mV~3V
	开关频率	1MHz
	通道数	1

	属性	参数值
	输出电流	1A
	特性	过温保护(OTP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
